Zergatik da 1000V DC konbinatzaile kutxa kritikoa tentsio handiko eguzki-sistemetarako?

Zer da 1000V DC konbinatzaile kutxa bat eta zergatik du axola?

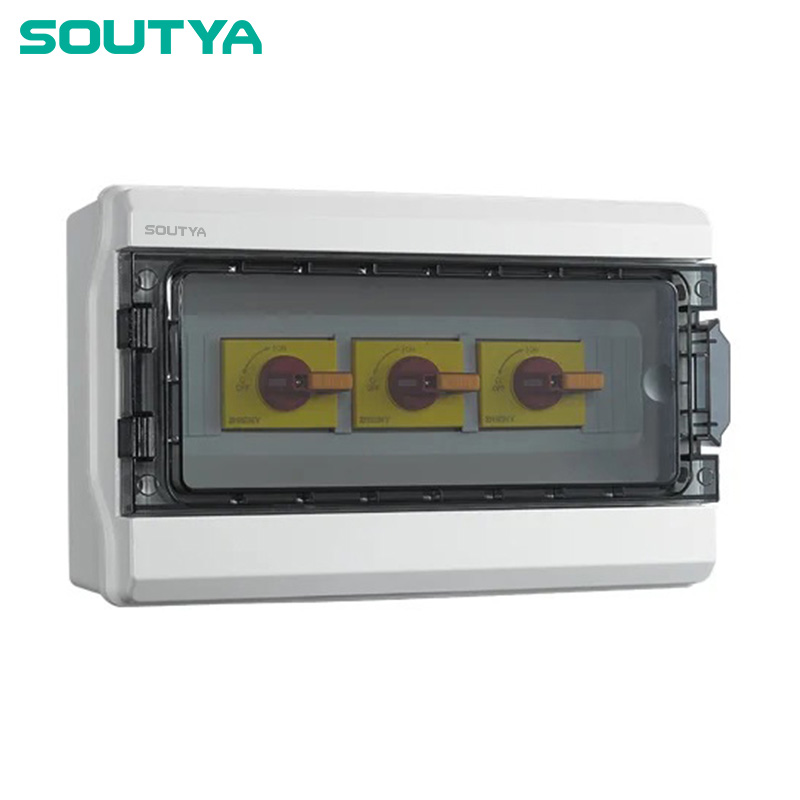

1000V DC konbinatzaile kutxa bat osagai kritikoa da eskala handiko eguzki fotovoltaiko (PV) sistemetan. Hainbat fotovoltaiko kateen irteera bus bakar batean biltzen du, gainkorrontearen babesa eta isolamendua eskaintzen duen bitartean. "3 in 1 out" konfigurazioak esan nahi du hiru sarrera-kateak irteerako zirkuitu batean konbinatzen direla, normalean fusibleen edo etengailuen bidez, eta etengailu isolatzaile bat barne hartzen du mantentze-lan segururako. Tentsio handiko multzoetan (1000 V DC arte), kutxa honek nazioarteko estandarrak betetzen direla bermatzen du, hala nola IEC 60947-1 eta IEC 60947-3, behe-tentsioko etengailuak eta deskonektoreak arautzen dituztenak. Konbinazio-kutxa behar bezala baloratu gabe, kateen akatsak hedatu daitezke, geldialdi-denbora edo sute arriskua eraginez.

Nola hobetzen du 3-in-1-out isolatzaile mota batek sistemaren segurtasuna?

Kutxa konbinatzaile honetan integratutako etengailu isolatzaileak sarrerako kate bakoitzarentzat eten ikusgarria eskaintzen du, teknikariek zirkuituak deskargatu ahal izateko zerbitzua eman aurretik. Honek IEC 60947-3 etengailu-deskonektoreetarako baldintzak betetzen ditu. Gainera, 1000 V-ko balorazioa DC arkuen etenaldi segurua bermatzen du, AC arkuak baino zailagoak itzaltzeko. Soutyaele-ren diseinuak arkuak kentzea eta itxitura-material sendoak ditu, sute elektrikoen arriskua murrizten du. Isolatzaileak ere isolamendu selektiboa ahalbidetzen du: kaltetutako katea bakarrik deskonekta daiteke, beste batzuek sortzen jarraitzen duten bitartean.

Zergatik aukeratu 1000V-ko konbinazio-kutxa bat tentsio baxuko alternatiben gainetik?

Sistemaren tentsio handiagoak potentzia berarekin korrontea murrizten du, kable tamaina txikiagoak eta galera erresistentzia txikiagoak ahalbidetuz. 1000V DC Combiner Box batek tentsio altuko modulu fotovoltaiko modernoak onartzen ditu (askotan 600V+), kate luzeagoak eta konbinazio-kutxa gutxiago megawatt bakoitzeko. Horrek sistemaren balantze-kostuak txikiagoak dira. Gainera, 1000 V-ko sistemak estandar bihurtzen ari dira erabilgarritasun eskalako eta merkataritzako instalazioetan. Kalifikazio baxuagoko kutxa bat aukeratzeak (adibidez, 600 V) matrizea birdiseinatzea edo kutxa gehigarriak gehitzea eskatuko luke, konplexutasuna areagotuz. Soutyaele-ren 1000V DC Combiner Box guztiz probatu da 1000V DC etengabe jasateko eta akats-korronteak segurtasunez eteteko.

Zein aplikaziok onura gehien ateratzen diote isolatzaile mota konbinatzaile-kutxa honi?

3-in-1-out isolatzaile konbinatzaile-kutxa aproposa da:

• Utilitate eskalako eguzki-ustiategiak– Kokapen zentralizatu batean hainbat kate konbinatzen diren.
• Teilatuko instalazio komertzialak– Espazio mugatua duten guneek konbinagailu trinkoen koadroei etekina ateratzen diete.
• Nekazaritza-voltaikoa eta eguzki flotatzailea– Urruneko inguruneek isolamendu fidagarria behar dute mantentze-lanetarako.
• DC mikrosare industrialak– Bateria biltegiratzeko eta DC karga duten sistemek babes sendoa behar dute.

Kasu bakoitzean, isolatzaileak ikuskapen segurua eta arazoak konpontzeko aukera ematen du array osoa itzali gabe.

Nola hautatu 1000V DC konbinatzaile kutxa egokia zure proiekturako?

1000V DC konbinatzaile kutxa bat ebaluatzean, kontuan hartu:

Berretsi beti hirugarrenen ziurtagiriak eta proba-txostenak. Soutyaele-k IEC 60947-1, IEC 60947-2 eta IEC 60947-3 betetzen direla ziurtatzen duen dokumentazioa eskaintzen du.

Erreferentziak

1. IEC 60947-1. Behe-tentsioko eta aginte-aparailuak - 1. zatia: Arau orokorrak [S]. 2020.
2. IEC 60947-2. Behe-tentsioko etengailuak - 2. zatia: etengailuak [S]. 2019.
3. IEC 60947-3. Behe-tentsioko eta aginte-aparailuak - 3. zatia: Etengailuak, deskonektoreak, etengailu-deskonektoreak eta fusible-konbinazio-unitateak [S]. 2020.
