DC Surge Protector: lan-printzipioa, oinarrizko funtzioa eta aplikazio praktikoak

Konturatu al zara energia berriztagarriak (batez ere etxeetan edo fabriketan instalatutako eguzki-panelak), komunikazio-ekipoak eta ibilgailu elektrikoen kargak nola garatzen ari diren? DC sistemak energia-hornikuntza modernoaren eta industria-eragiketa modernoen euskarri nagusi bihurtu dira. Hala ere, DC zirkuituak nahiko "hauskor" dira eta gain-tentsioek erraz eragiten dute; adibidez, tximistak, zirkuituak aldatzeko eragiketak edo sareko tentsioaren gorabehera txikiek bat-bateko tentsio-puntu horiek eragin ditzakete.

Bat-bateko tentsio gorakada hori zirkuituan "uholde" bat bezalakoa da; osagai elektroniko sentikorrak erraz erre daitezke, sistema osoa itzaltzea eraginez. Etxeko eguzki-panelak tximista baten ondorioz hondatu ziren kasuak ikusi ditut, inbertsorearen hutsegitearen ondorioz.  Konpontzea garestia eta denbora eskatzen ez ezik, kasu larrietan ere suteak eragin ditzake, eta hori nahiko kezkagarria da. DC surge babesa (SPD) arazo honi aurre egiteko bereziki diseinatutako "segurtasun babeslea" da. DC sistemetako oinarrizko babes-osagai gisa, gorakada anormal hauek berehala kendu ditzake, ekipoak babestu eta sistemaren funtzionamendu egonkorra bermatu dezake. Gaur egun, DC babesleen funtzionamendu-printzipioa azalduko dut eta, adibide gisa, Zhejiang Soutya New Energy LLC-ren SYS5-40P 1000V DC babesa erabiliz, funtsezko gailu honen balioa eta erabilera guztiz ulertzen lagunduko dizu.

Zer da DC Surge Protector bat?

Besterik gabe, DC elikadura babeslea DC elikatze-sistemak eta konektatutako ekipoak babesteko bereziki diseinatutako osagai elektroniko bat da. Bere funtzio nagusia bat-bateko tentsio-puntuei (hau da, igoerak) aurre egitea da. Garrantzitsua da kontuan hartu behar da babesleen desberdina dela AC sistemetan - DC zirkuituek ez dute tentsioko zero-gurutze-punturik, beraz, gorakada bat gertatzen denean, gehiago irauten du eta suntsitzaileagoa da.

Hori dela eta, DC babesgailu fidagarri batek azkar erreakzionatu behar du: gaintentsio bat hautematen duenean, berehala estutzen du tentsioa tarte seguru batean eta gainkorrontea lurrera desbideratzen du, ekipo sentikor eta hauskorretan (inbertsoreak, bateriak eta sentsoreak) igarotzea eragotziz, iturrian kalteak saihestuz.

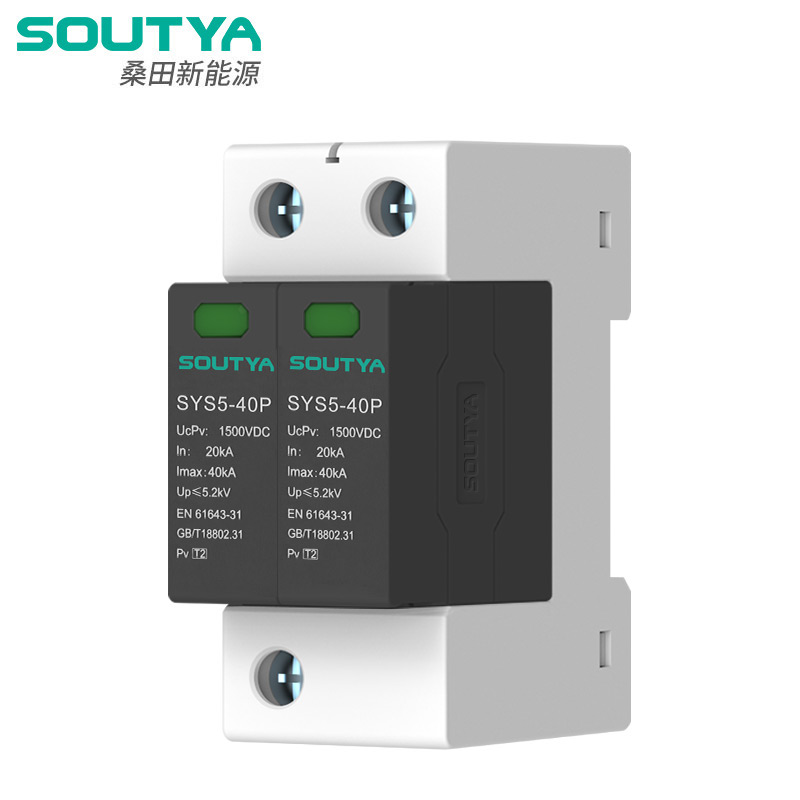

Zhejiang Soutya New Energy LLC-k garatutako SYS5-40P 1000V DC-ren aurkako babesa, lehen aipatu duguna, errendimendu altuko DC-babesleen artean dagoen produktua da. EN61643-31 eta GB/T18802.31 bezalako nazioarteko estandarrak betetzen ditu. Eta TUV eta CE ziurtagiriak ere lortu ditu.

Bere deskarga-korronte maximoa 40kA-ra irits daiteke, eta tentsioaren babes-maila 3.9kV baino ez da, babes sendoa eskainiz. Bereziki egokia da 500 eta 1000 V DC bitarteko zirkuituak babesteko, hala nola etxebizitzetako teilatuetako sistema fotovoltaikoetan, merkataritza eta industriako eguzki-instalazio txikietan eta etxeko babeskopiko bateria-sistemetan, ekipoen segurtasuna modu eraginkorrean babestuz.

DC Surge Babes-gailuen oinarrizko lan-printzipioa

DC surge protection gailuak (SPD) lau urrats nagusitan funtzionatzen du: gorakada detektatu, azkar erreakzionatu, tentsioari eutsi eta korrontea birbideratu. Oinarrizko pieza elektronikoak eta diseinu adimenduna erabiltzen ditu zure ekipoak azkar babesteko. Hona hemen azalpen sinple bat:

1. Surge detekzioa: Begiratu tentsioa denbora guztian

Dena normal funtzionatzen duenean, DC SPD-a gelditzen da eta etengabe kontrolatzen du zirkuituaren tentsioa.  SYS5-40P DC SPDren gehienezko funtzionamendu-tentsioak 500V, 750V eta 1000V dira. Tentsioa seguru mantentzen den bitartean, SPD erresistentzia handiko egoeran geratzen da. Ez du zirkuituaren ohiko funtzionamenduari eragiten eta ia ez du energiarik erabiltzen. Horrek esan nahi du ez zarela kezkatu beharko zure sistema etengo duelako egonean zauden bitartean.

2. Erantzun azkarra: sartu tentsioa handiegia denean

Igoera bat gertatzen denean, adibidez, trumoi batek zure teilatuko fotovoltaiko sistema jotzen duenean edo bat-bateko zirkuituak pizteko eta itzaltzeko ekintzak, tentsioa maila segurutik gora igo daiteke. Une horretan, SPDren funtsezko osagaiek, oxido metalikoko varistoreak (MOV) edo gasak isurtzeko hodiak bezalakoak, berehala erantzuten dute. SYS5-40P oso azkarra da, ≤25ns-tan erantzuten du. Abiadura hau funtsezkoa da DC sistemetarako, DC-ko gorakadak zero-gurutze punturik ez baitute. Apur bat berandu ere erreakzionatzen badu, baliteke zure ekipoa betirako hondatzea.

3. Tentsioa estutzea: Mantendu tentsioa eremu seguruan

Aktibatu ondoren, SPD azkar pasatzen da erresistentzia handiko egoera batetik erresistentzia baxuko egoerara, gorako tentsioa aldez aurretik ezarritako maila seguru batean mantenduz, tentsioaren babes maila (Up) bezala ezagutzen dena. Adibidez, SYS5-40P 1000VDC sistema batean erabiltzean, bere Up ≤3.9kV da. Balio hori FV moduluek eta inbertsoreek jasan dezaketena baino askoz txikiagoa da. Beraz, zure ekipamendu baliotsua ez da tentsio altuarekin kaltetuko; muga seguruaren barruan geratzen da.

4. Surge desbideratzea: Korronte arriskutsua lurrera bidali

Tentsioa kontrolatzen den bitartean, SPD-ren erresistentzia baxuko egoerak bide segurua eskaintzen du gorako korrontearentzat. Gain-korrontea nahiko indartsua izan daiteke; adibidez, SYS5-40P-k 40kA-ra arte eraman dezake. Korronte hori lurrera bideratzen du bere PE (lur babesa) terminalaren bidez, zure ekipo baliotsuetatik urrunduz. Honek korronte handia zati sentikorretatik igarotzea eragozten du, kalteak saihestuz.

5. Surge osteko berreskurapena eta matxura adieraztea

Igoera kontrolatu eta tentsioa normaltasunera itzuli ondoren, SPD automatikoki itzultzen da egonean modura, hurrengo igoera posiblerako prest. Gainera, SYS5-40P bezalako SPD fidagarriek matxurak adierazteko eta urruneko alarma funtzioak dituzte. Leiho txiki bat du: berdeak ondo funtzionatzen duela esan nahi du, eta gorriak, berriz, hondatuta dagoela eta ordezkatu behar duela. Kontaktuekin urruneko alarma bat ere badu. Zerbait gaizki gertatzen bada, kontaktuak egoera aldatzen du eta jakinarazpen bat bidaltzen du zure telefonoaren aplikaziora edo monitorizazio sistemara RS-485 bidez. Horrela, ez duzu egunero lekuan egiaztatu behar, arazoak berehala konpontzeko aukera emanez.

SYS5-40P DC Surge Babes-gailuaren abantaila nagusiak

SYS5-40P, Zhejiang Soutya New Energy LLC-k egindakoa, DC-tenkariak babesteko gailu oso ona da. Lehen aipatu ditugun oinarrizko lan-printzipio guztiak erabiltzen ez ezik, mundu osoko erabiltzaileen artean ezaguna egiten duten abantaila praktiko batzuk ere baditu. Banan-banan abantaila hauek partekatzen ditut zurekin:

1. Aplikazioen bateragarritasun zabala

SYS5-40P hau 500-1000V DC sistemetarako egina dago, eta eszenatoki ezberdin askotara egokitzen da. Adibidez, ondo funtzionatzen du etxeko teilatupeko eguzki konfigurazio txikiekin (5-20kW inguru), eguzki-planta komertzial edo industrial txikiekin (20-60kW), eguzki-panelak eta bateriak konbinatzen dituzten etxeko sistema hibridoekin, komunitateko DC kargagailuekin (80kW arte), eta baita telekomunikazio-dorreetako eguzki-berrikuntzak ere. Badaukat lantegi txiki bat zuzentzen duen lagun bat; SPD hau instalatu zuen bere 40 kW-ko eguzki sistemarako, eta urtebete baino gehiago darama ongi funtzionatzen. Bere aldakortasunak DC sistema desberdinen babes beharrak ase ditzakeela esan nahi du, beraz, ez duzu SPD desberdinak bilatu behar konfigurazio desberdinetarako.

2. Instalazio eta kableatu erosoa

35 mm-ko DIN-errailaren diseinu estandarra erabiltzen du; badakizu, banaketa-kutxetako errail arrunta. Beraz, erraz sar daiteke zure etxeko banaketa-kutxan edo zure eguzki-sistemaren konbinazio-kutxan. Kablearen altuera fusibleen eta etengailuen berdina da, eta busbarrak erabil ditzakezu kableatzea errazteko. Elektrizistak instalatzen ikusi ditut; kableatuaren ahalmenak (2,5-35 mm²) eta momentuak (3,5 Nm) konexioak sendo eta fidagarriak egiten dituztela diote eta denbora asko aurrezten dute beste SPD konplikatuekin alderatuta. Ez duzu kezkatu behar gero hari solteak arazoak sor ditzaketez.

3. Ingurumenaren Egokigarritasun sendoa

SYS5-40P-k ingurumen-egokitzapena du. -40 ℃ eta +70 ℃ artean funtziona dezake, nahiz eta baldintza gogorretan, hala nola muturreko tenperatura eta hezetasun handia. IP20 babesarekin, hautsa eta hondakinak sartzea ekiditen du epe luzerako fidagarritasuna lortzeko.

4. Porrotaren isolamenduaren babesa

Hutsak isolatzeko gailu batekin hornituta, saretik deskonektatuko da gehiegi berotzean edo gaizki funtzionatzen denean, zirkuitu laburrak bezalako arriskuak saihesteko. Adierazle-leiho gorri batek identifikatzeko eta mantentze-lanetarako akatsak adierazten ditu.

Zergatik DC Surge Babes-gailuak ezinbestekoak dira eta ondorioa

DC sistemetarako, ez dago zero-gurutzatu punturik, eta horrek gorakadak kentzea zailagoa egiten du, eta AC sistemetan baino askoz suntsigarriagoak dira. Ez baduzu DC surge babeserako gailurik (SPD), igoera txiki batek ere ekipo garestiak honda ditzake, hala nola PV inbertsoreak, bateria paketeak edo kargagailuetako SiC MOSFETak. Horrek esan nahi du ordezkapenetan asko gastatuko duzula eta zure sistema denbora luzez lanik gabe egongo da. Utzidazu agertoki batzuk erakusten:

1.Eguzki fotovoltaiko sistemetan, tximistak eragindako gorakadak PV kateen isolamendua kaltetu dezakete. Horrelako gorabeherak moduluaren hutsegitea eta eguzki-energia sortzeko eraginkortasunaren beherakada nabarmena ekar ditzakete, denbora eta kostuak kontsumitzen dituen mantentze tekniko profesionala eskatzen duena.

2.DC kargatzeko geltokietan, kableak konektatu eta deskonektatzeak sarritan arku-saltoak sortuko ditu. SPDrik gabe, gorakada hauek barne sentsoreak eta potentzia moduluak kalte ditzakete. Imajinatu komunitateko kargagailu bat maiz matxuratzen dela horregatik: jendeak inguruan itxaron beharko luke bere ibilgailu elektrikoak kargatu arte, eta operadoreak etengabeko mantentze-arazoak izango lituzke.

3.Telekomunikazio-dorreetarako, gorakadak elikadura-kableetan zehar bidaiatu eta BBU eta garraio-ekipoak nahas ditzakete. Horrek komunikazio etenaldiak eragiten ditu: baliteke telefonoak seinalea bat-batean galtzea, eta komunikazio egonkorrean oinarritzen diren enpresei kalte handiak eragingo lituzke.

Beraz, SYS5-40P bezalako DC SPD on batean inbertitzea aukera adimenduna eta errentagarria da. Arrisku horiek saihesten, zure ekipo garestiak babesten eta zure sistema etenik gabe martxan mantentzen laguntzen dizu. Epe luzera dirua aurrezten ez ezik, lasaitasuna ere ematen dizu.

Ondorioa

DC sistemak egonkor eta seguru funtzionatzen jarraitzeko ezinbestekoa da DC-surretik babesteko gailua. Bere funtzionamendu-printzipioa, batez ere, gorakadak azkar detektatzeko, tentsioa estutzeko eta gorakada-korrontea desbideratzeko, lehen hitz egin genuen bezala. Zhejiang Soutya New Energy LLC-ren SYS5-40P 1000V DC Surge Protector-ek ondo egiten du hori guztia. Erantzun-abiadura azkarra, babes fidagarria, instalazio erraza eta monitorizazio funtzio adimentsuak ditu, energia berriztagarrien, kargatzearen eta telekomunikazioen industriaren behar desberdinak ase ditzaketenak.

Etxeko PV sistema bat konfiguratzen ari zaren ala ez, eguzki-planta komertziala eraikitzen ari zaren ala ez, edo DC kargatzeko estazio bat martxan jartzen ari zaren, errendimendu handiko DC SPD bat hautatzea oso garrantzitsua da. Arriskuak minimizatzen eta zure sistema ahalik eta fidagarriena egiten laguntzen dizu. Bere ziurtagiri globalekin, errendimendu sendoarekin eta diseinu praktikoarekin, SYS5-40P mundu osoko erabiltzaileentzako aukera fidagarria da. Korronte elektrikoaren aurkako babeserako irtenbideei buruz gehiago jakin nahi baduzu, bisita dezakezu Zhejiang Soutya New Energy LLCren webgune ofiziala; haien produktuek zure DC sistemak nola babestu ditzaketen jakingo duzu.
