500/1000V DC konbinatzaile-kutxa
1000V DC Konbinatzaile Kutxa 4 In 2 Out MCB mota
  • 1000V DC Konbinatzaile Kutxa 4 In 2 Out MCB mota1000V DC Konbinatzaile Kutxa 4 In 2 Out MCB mota

1000V DC Konbinatzaile Kutxa 4 In 2 Out MCB mota

1000V DC Combiner Box 4 In 2 Out MCB mota, Txinako Zhejiang Soutya New Energy LLC fabrikatzaileak hornitua, 4 kateetako PV sistemetarako diseinatuta dago, eguzki-instalazioen DC aldean gainkarga babesa eta gainkarga babesa eskaintzen du.
▶ Konfigurazioa: DC 2 babesle; 8 DC fusible euskarri; 2 DC miniaturazko etengailu

500/1000V DC konbinatzaile kutxa 4 In 2 Out MCB motakoa, Txinak hornitua Zhejiang Soutya New Energy LLC fabrikatzailea, 1000 V DC PV konbinatzaile unitatea da PC suaren aurkako itxitura eta IP66 babesa bermatzen duena iraunkortasun handia eta kanpoko errendimendu fidagarria. Gailua integratzen da Segurtasun-osagai kritikoak 2 DC gainditze babesteko gailu barne, 8 DC fusibleak, eta DC miniaturazko 2 etengailu. Entregatzeko diseinatuta dago gainkorrontearen eta gaintentsioaren babes integrala 4 soketan sistema fotovoltaikoak.

Parametro teknikoa

Konfigurazioa
DC SPD*2 pcs DC Fusible euskarria* 8 pcs DC MCB*2 pcs
SYS5-40P/2P SYF5-32P SYB5-80P/4P
▶ Laneko tentsio maximoa: 1500VDC ▶ Fusiblearen egoera argitzeko adierazle argiztatuarekin identifikazioa ▶ Gainkarga eta zirkuitulaburra babestea
▶ Betetze-araua: IEC/EN 61643-31 ▶ Eragiketa-tentsio nominala: 1000VDC ▶ Polarizatu gabeko babesa, bi norabideko babesa sinplifikatzeko kableatua
▶ Deskarga-korronte maximoa: 40kA ▶ Fusible loturaren zehaztapena: 10x38mm, 20A ▶ Betetze-araua: IEC/EN 60947-2
Zehaztapenak 4 sarrera / 2 irteera, 500V DC/1000V DC (2. konfigurazioa)
Sarrera 4-zirkuitua
Irteera 2-zirkuitua
Tentsio maximoa 500V 1000V
DC zirkuitu laburren korronte maximoa (sarrera) 25A/25A 25A/25A
Irteerako korronte maximoa 63A/63A 40A/40A
Banaketa Kutxaren Parametroak
Materiala PC+ABS
Sarrera babesteko (IP) balorazioa IP66
Eraginaren babesaren balorazioa (IK) IK09
Neurriak (L×W×H) GNB F01-26; L296*W390*H130mm
Kablearen sarrerako ataka PG09, 2,5 - 16 mm2
Kablearen irteerako ataka PG21, 2,5 - 16 mm2
Ingurumena
Funtzionamendu-tenperatura -20°C - +60°C
Hezetasuna %99
Altuera 2000m
Muntatzeko metodoa Horman muntatuta

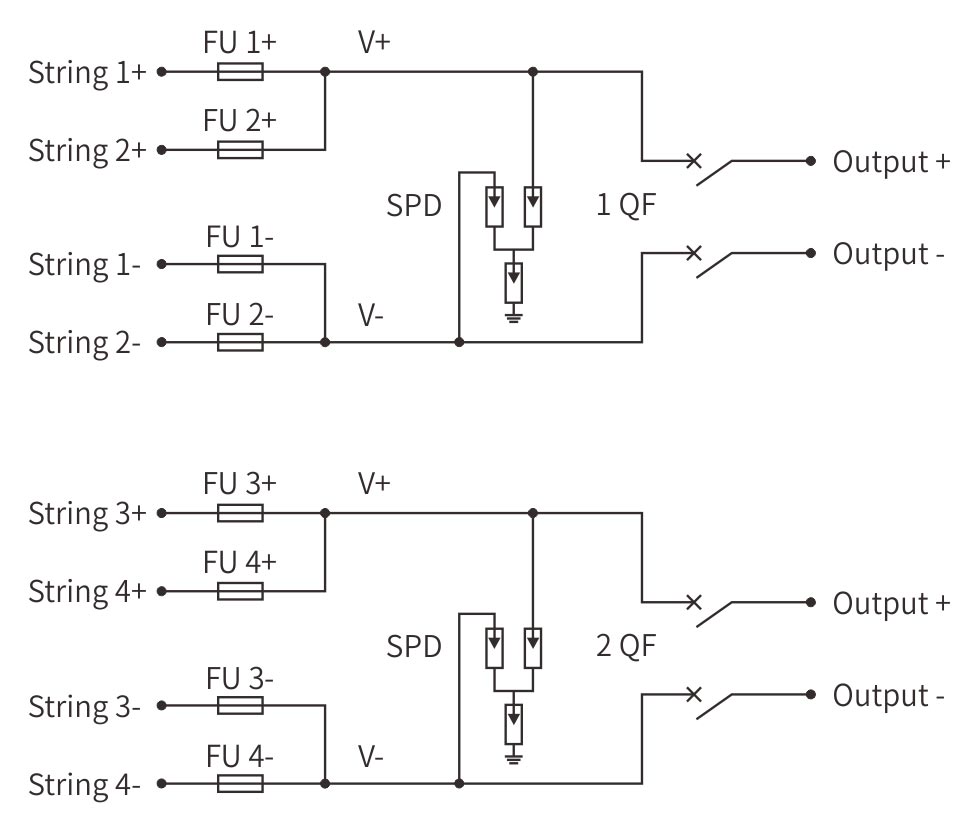

Kableatu-diagrama

1000V DC Combiner Box 4 In 2 Out MCB type

Aplikazio-eszenatokiak

1.Eskala ertaineko Teilatuetako Eguzki Sistema Merkataritza eta Industrialak

Eraikin komertzialetarako aproposa (adibidez, lantegiak, biltegiak, merkataritza-guneak) lau PV kateekin bateratzea eskatzen duten bi irteera independentetan zirkuituak. MCB bikoitzek karga desberdinetarako kontrol bereizia ahalbidetzen dute edo inbertsoreak, 8 fusibleek (2 kate bakoitzeko) kate indibiduala bermatzen dute babesa.

2.Eguzki Zentralak Azpi-matrize anitzekin

Eguzki-ustiategi txiki eta ertainetarako egokia non lau PV azpi-matrize egon behar duten konbinatu eta bi inbertsore edo handiago baten bi ataletan banatuta sistema. Konfigurazioak energiaren kudeaketa eraginkorra onartzen du eta erredundantzia.

3.Eguzki-biltegiratze-sistema hibridoak, irteera bikoitzekin

Eguzkia bateria biltegiratzearekin integratzen duten sistemetarako diseinatua, non bi irteerak erabiltzen dira: bata sare-lotura inbertsoreetarako eta beste bat bateria kargatzeko bankuak. MCB bikoitzek deskonexio segurua ahalbidetzen dute mantentze-lanetarako edo akatsetarako isolamendua.

4.Nekazaritza eta Ureztatzeko Eguzki Proiektuak

Ekipamendu anitzeko sistemak elikatzen dituzten nekazaritza-konfigurazio handietarako ezin hobea (adibidez, ureztatze-ponpak, prozesatzeko makineria) bi irteera-kanalen bidez. The IP66 babesak iraunkortasuna bermatzen du ingurune gogorretan, baserrietan edo landa eremuetan eremuak.

5.Mikrosare industrialak eta babesko energia-sistemak

Aproposa, erredundante bikoitzarekin, eguzki-mikrosareak erabiltzen dituzten industria-instalazioetarako karga kritikoetarako irteerak. MCB bikoitzek zirkuitu independentea eskaintzen dute kontrola, sistemaren fidagarritasuna eta segurtasuna hobetuz funtzionamenduan edo mantentzea.
