1000V DC Konbinatzaile Kutxa 6 In 2 Out Isolatzaile mota

1000V DC konbinatzaile kutxa 6 In 2 Out isolatzaile mota, Txinak hornitua Zhejiang Soutya New Energy LLC fabrikatzailea, 1000 V DC PV konbinatzaile unitatea da PC suaren aurkako itxitura eta IP66 babesa bermatzen duena iraunkortasun handia eta kanpoko errendimendu fidagarria. Gailua integratzen da Segurtasun-osagai kritikoak 2 DC gaindiko babeserako gailu barne, 12 DC fusible-euskarriak, eta kaiola-motako 2 DC etengailu isolatzaile. Horretarako diseinatuta dago isolamendu-babes osoa, ihesen babesa eta lurreratzea eskaintzen ditu babesa 6 hariko sistema fotovoltaikoetan.

Parametro teknikoa

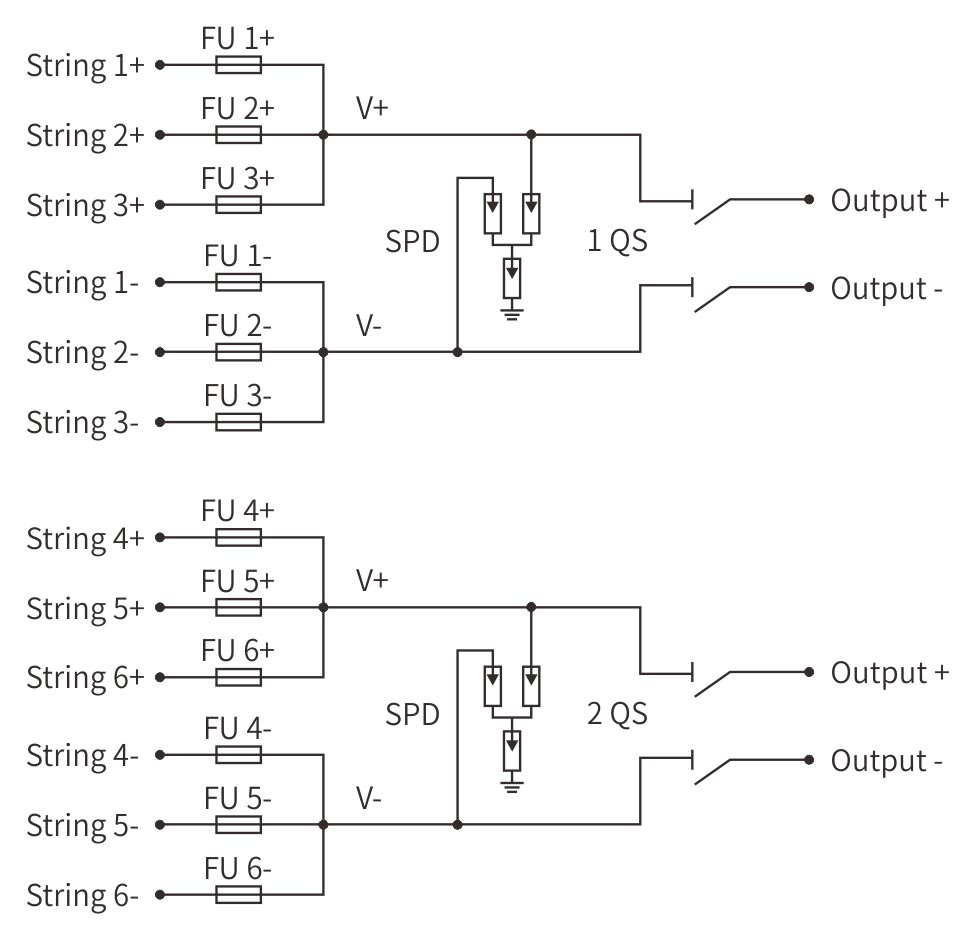

Kableatu-diagrama

Aplikazio-eszenatokiak

1.Teilatua komertzial eta industrial handia

Konbinazio-kutxa hau aproposa da teilatu komertzial handietarako (adibidez, lantegiak, biltegiak, merkataritza-guneak) sei fotovoltaiko kate onartzen dituztenak.. Kutxak bi irteera independentetan biltzen ditu, beraz, karga astunak inbertsoreen artean zatitu daitezke, isolatzaile biko etengailuek segundotan blokeoa ematen duten bitartean. IP66 hautsa, hezetasuna eta teilatuko beroa kanpoan mantentzen ditu urte osoan zehar.

2.Eguzki-bloke utilitario-eskala

10-100 MW-ko blokeetan jarraitzaile-tauletan irristatzen da. Sei azpi-matrize elikatzen dira, bi homerun kable irteten dira —bakoitza bere isolatzailearekin—, O&M taldeek bloke erdia ixten dute katea ordezkatzeko, gainerakoak ukitu gabe. SPD bikoitzak inguruko tximistaren kolpeak hartzen ditu.

3.Potentzia Handiko Nekazaritza

Klipak ukuilua edo pibote bidez ureztatutako zelaietarako, non sei katedun ponpak, hozgailuak eta ale-lehorgailuak elikatzen dituztenak. Soka bakoitzeko metxa indibidualek ildo batean lur-matxura bat geldiarazten dute laborantza-ur-lerro osoa ixtea. UV-egonkorra den IP66 maskorrak barre egiten du ongarri-hautsaz eta eguneroko garbiketaz.

4.Eguzki-biltegiratze hibridoak

Bateriaren txabolan muntatzen da: sei kate sartu, A irteera inbertsore hibridora, B irteera MPPT kargagailura. Hanka biak bere heldulekuaren bira batekin isolatu daitezke, beraz, teknikariek bateriak trukatu edo inbertsorea berrabiarazi dezakete karga kritikoa ilundu gabe.

5.Urruneko Telekomunikazioak / Saretik kanpoko geltokiak

Irrati eta sentsoreetarako DC eraztun erredundanteak elikatzen dituzten sei panel meheen atzean zutoinari lotu. Suaren aurkako IP66 itxiturak -40 °C-ko gauetan eta basamortuko eguzkia bizirik irauten du, eta irteerako bi hankek komunikazio-tresneria bizirik mantentzen dute, nahiz eta alde bat zerbitzuan egonik.
