Nola hautatu AC miniaturazko etengailu bat gainkorronte fidagarria izateko

Zer da AC miniaturazko etengailu bat eta zergatik du axola?

AC miniaturazko etengailu bat tentsio baxuko AC zirkuituak gainkarga eta zirkuitu laburretatik babesteko diseinatutako etengailu mekaniko bat da. Zirkuitu elektrikoa automatikoki irekitzen du korronte anormal bat hautematen denean, kableak, motorrak, transformadoreak eta konektatutako ekipoak kalteak saihestuz. Eraikin komertzialetan, industria-lantegietan eta bizitegi-banaketa-tauletan, AC MCB-ak estres termikoaren eta akats elektromekanikoen aurkako lehen defentsa-lerro gisa balio du.

Funtzionatu ondoren bota behar diren fusibleak ez bezala, AC miniaturazko etengailu bat berrezarri eta berrerabili daiteke. Ezaugarri honek mantentze-denbora aurrezten du eta inbentario-kostuak murrizten ditu funtzionamendu-denbora handia duten instalazioetarako. Gailua DIN errail estandarretan muntatzen da eta 125 A-rainoko azken zirkuituetan erabiltzen da, nahiz eta AC MCB modelo gehienek 6 A eta 63 A artean baloratzen dituzten.

Industriaren betetzea funtsezkoa da fidagarritasunerako. Mundu mailako fabrikatzaileek eta proba-agentziek beren AC MCB diseinuak IEC 60898-1 bezalako estandarrekin lerrokatzen dituzte AC funtzionamendurako eta, korronte zuzeneko aplikazioak daudenean, IEC 60898-2. Txinako baliokideak, GB/T 10963.1, IEC 60898-1 eskakizunak islatzen ditu eta Asiako proiektuen lizitazioek aipatzen dute. Soutya, hornitzaile profesional gisa, zehaztapen horien barruan lan egiten du Soutya AC miniaturazko etengailu bakoitzak aurreikusten diren hausturaren errendimendua eta erresistentzia elektrikoa betetzen dituela ziurtatzeko.

Zergatik da gehiegizko korrontearen babesa funtsezko faktorea AC zirkuituetan?

Gainkorrontearen babesa ez da aukerakoa instalazio elektriko batean. Eroaleek muga termikoak zehaztu dituzte; korronteak ampacity nominala gainditzen duenean, isolamenduaren tenperatura igotzen da. Gainkarga luze batek PVC isolamendua degradatu dezake, eroaleen oxidazioa azkartu eta sua eragin dezake. Zirkuitu laburrak larriagoak dira. Matxura-korronte batek ehunka amperera igo dezake milisegundoren barruan, kableatze arruntak jasan ezin dituen indar magnetikoak eta arku-energia sortuz.

AC miniaturazko etengailuak bi arazoei aurre egiten die bi askapen mekanismo ezberdinen bidez. Bimetal termikoko bidaia bat maila baxuko gainkorronte iraunkorrei erantzuteko kalibratu egiten da, eta askapen magnetiko edo elektronikoa berehala abiatzen da zirkuitulaburreko korronte handia gertatzen denean. Mekanismo hauek batera bermatzen dute gorako transformadoreak eta beherako kargak akatsen energia suntsitzailetik isolatuta daudela.

Haustura-ahalmen okerra hautatzeak hutsegite katastrofikoa sor dezake. Esate baterako, 4,5 kA-ko MCB bat instalatzeak zirkuitulaburreko korrontea 10 kA-koa den leku batean instalatzeak kontaktu-soldadura edo kaxa haustura ekarriko du matxura gertatzen den unean. Hori dela eta, AC miniaturazko etengailu baten etengailu-ahalmenak bere instalazio-puntuan dagoen zirkuitulaburreko korrontearen berdina edo handiagoa izan behar du. Printzipio hau IEC 60898-1ean dokumentatuta dago eta oinarrizko baldintzatzat hartzen da tentsio baxuko banaketaren diseinurako.

Nola hautatu behar dute ingeniariek AC miniaturazko etengailu bat?

Hautaketa karga eta matxura maila zehazten hasten da. AC miniaturazko etengailuaren korronte nominalak zirkuituaren diseinuko korrontearen berdina izan behar du edo apur bat gorago, baina inoiz ez eroaleen korrontea garraiatzeko ahalmena baino handiagoa. Koordinazio-metodo honek etengailuak kablea babesten duela ziurtatzen du karga zerbitzatzea baino.

Lehenengo urratsa zirkuitulaburreko korronte prospektiboa (PSCC) zehaztea da banaketa-taulan. Balio hori transformadorearen baloraziotik, linearen inpedantziatik eta kablearen luzerarekin kalkulatzen da. Etengailuaren hausteko ahalmen nominalak (Icn) PSCC izan behar du gutxienez. Etxeko eta zerbitzu-sektoreko instalazio gehienetarako, 6 kA nahikoa da, baina industria-eremuek 10 kA edo handiagoa zehazten dute.

Ondoren, bidaia-kurba kargaren hasierako ezaugarriarekin lotu behar da. Argiztapen eta erresistentzia-berogailuek B kurba erabiltzen dute, beren sartze-korrontea txikia delako. Bulegoetako eta etxeko etxeetako entxufe-zirkuituek C kurba erabiltzen dute etxetresna txikien ondorioz eragozpenak saihesteko. Motorek eta transformadoreek D kurba behar dute, iraupen laburreko sarrera-korronteak sortzen baitituzte martxan haien hamar aldiz arte.

Tentsioak eta polo kopuruak ere garrantzia du. 230 V-ko zirkuitu monofasiko baterako, polo bakarreko edo polo bikoitzeko MCB bat aplika daiteke. 400 V-ko linea trifasikoetarako, hiru poloko etengailu bat da minimoa, eta lau poloko gailu bat behar da neutroa aldatu nahi denean. TN-S eta TN-C-S lurreratzeko sistemetan, kontratazioak egiaztatu behar du AC miniaturazko etengailuak terminalen tamaina eta isolamendu-klase egokiak eskaintzen dituela.

Ziurtagiria eta trazabilitatea ez dira ahaztu behar. Hornitzaileek proben ziurtagiriak eta mota probatutako dokumentazioa eman beharko dute. Soutyak nazioartean onartutako proba-irizpideak betetzeko diseinatutako MCBak hornitzen ditu. Soutya AC miniaturazko etengailu profesional batek terminalen marka argiak, kontaktuaren posizioaren adierazpidea eta hautsez betetako edo hezeetako instalazio guneetarako IP-mailako itxitura aukera bat ditu.

Nola funtzionatzen du Soutya AC miniaturazko etengailuak?

Soutya tentsio baxuko industria elektrikoan ezarritako fabrikatzailea da, zirkuituak babesteko osagaietan eta banaketa-ekipoetan espezializatua. Soutya AC miniaturazko etengailuak zirkuitu laburreko ahalmenen balorazioekin diseinatuta dago aplikazio komertzialetarako eta industria arinetarako. Bere DIN-errailaren diseinu modularra jatorrizko ekipamendu fabrikatzaile askok ekoitzitako kutxa-plaketan eta kommutagailuen itxituretan integratzen da.

Soutya AC MCB modelo guztiek kalitate handiko zilarrezko aleaziozko kontaktuak erabiltzen dituzte kontaktuen erresistentzia murrizteko eta bizitza operatiboa luzatzeko. Arkua itzaltzeko ganbera zirkuitu laburren etenaldi batean arkua zatitu eta hozten duten plaka isolatuekin eraikita dago. Antolaketa honek pasatzen den energia-kopurua murrizten du eta beheranzko kableak babesten ditu.

Soutya AC miniaturazko etengailua B, C eta D abiarazte-ezaugarrietan eskaintzen da, karga-eskakizun ugari betetzen ditu. Korronte nominalak 1 A-tik 63 A-ra bitartekoak dira, eta hausteko ahalmena 10 kA-raino iristen da, markoaren tamainaren eta polo-konfigurazioaren arabera. IEC 60898-1-rekin bat datorren zerbitzu-zirkuitulaburrak hausteko ahalmen baloratuarekin, etengailu hauek babes fidagarria eskaintzen dute argiztapenean, bero-ponpan, aire girotuan eta banaketa-zirkuituetan.

Diseinuaren alderdi aipagarrietako bat korrontea mugatzeko funtzio integratua da. Lehen hiruhilekoko zikloan matxura-korronte handiei erantzunez, Soutya AC MCB-k babestutako zirkuituari aplikatzen zaion estres termiko eta magnetikoa murrizten du. Portaera honek gailua diseinatzaile askok nahiago duten korronte-muga klasean jartzen du kontrol-ekipo garestiak edo erdieroaleen hornidura babestu behar dituztenean.

Erresistentzia mekanikoa da beste puntu indartsu bat. Etengailua egonkor mantentzen da behin eta berriz etenaldi-eragiketak egin ondoren, eta funtzionamendu-mekanismoak kalibrazioa mantentzen du bere bizitza osoan zehar. Instalatzaileentzat, torloju-terminalek kobrezko kablea eta pin terminalen muturrak onartzen dituzte, eta momentuaren ezarpena unitatean inprimatzen da, martxan jartzen diren ingeniariek konexioak zehaztutako baliora estutu ditzaten.

Zein aplikazio behar dute AC miniaturazko etengailu trinko bat?

AC miniaturazko etengailua behe-tentsioko instalazio elektriko guztietan erabiltzen da, non tamaina trinkoa, egiaztatutako haustura portaera eta mantentze-erraztasuna garrantzitsuak diren. Aplikazio arruntak honako hauek dira:

• Entxufeetarako eta argiztapen-zirkuituetarako egoitza-banaketa-taulak
• Aire girotua eta argiztapenaren zamak kableen babes koordinatua eskatzen duten merkataritza-eraikinak
• 63 A-rainoko kontrol-panel industrialak eta motor-abiarazte-zirkuituak
• Kobrearen ebakidura ezezaguna den eta muga termiko zorrotzak dauden berritze proiektuak
• Ur-ponpetarako, konpresoreetarako eta igogailuetarako banaketa elikadura trifasikoa

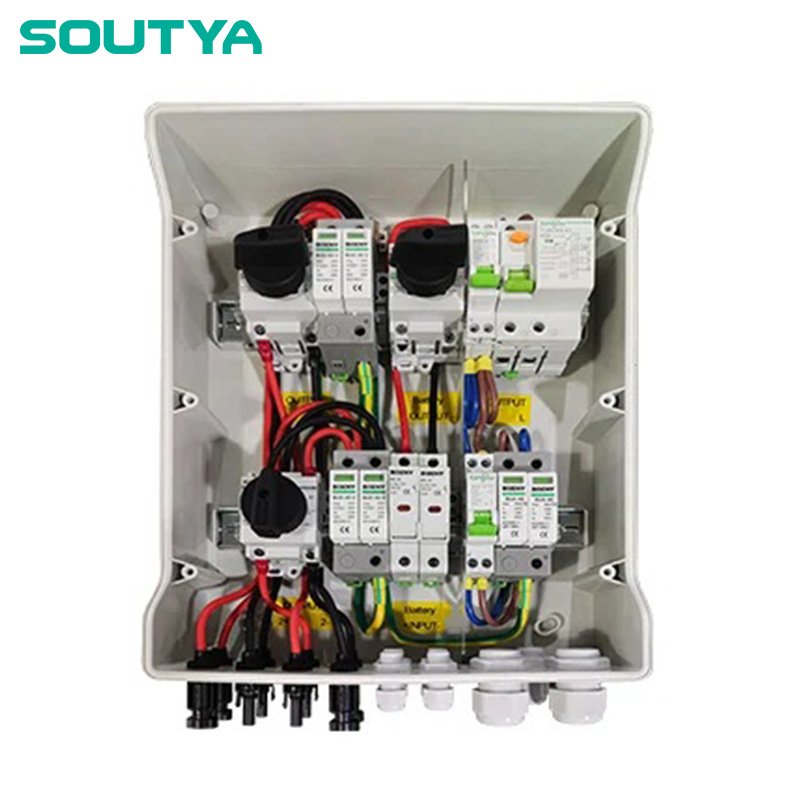

HVAC sektoreko ingeniariek D-kurbako MCBak zehazten dituzte inbertsoreak gidatutako konpresoreen sarrera kudeatzeko. Datu-zentroetako inguruneetan, AC MCBak PDUen erabilgarritasun-sarrerako aldean jartzen dira, korronte zuzeneko babes-unitate txikiagoetatik gora. Produktu familia bera aplika daiteke EV kargatzeko armairuetan, eguzki-konbinagailuen kaxetan eta AC irteera dagoen bateria-sistemetan.

Kontratazio arduradunek Soutya produktuen taula mailan bateragarritasunaz baliatzen dira. AC miniaturazko etengailuak muntaketa-dimentsio eta terminal-tarte estandarizatuak jarraitzen dituenez, ordezkoak lehendik dauden itxitura-diseinuetan ordenatu daitezke, barra-barra atalak berriro zulatu edo ordeztu gabe. Hau baliotsua da ondare marka mistoak erabiltzen dituzten hainbat gune kudeatzen ari zarenean.

Soutyak industria-banatzaile gisa duen posizioak laginak, kantitate-hausteak eta dokumentazio teknikoa www.soutyaele.com-en bidez antolatu daitezkeela ere esan nahi du. Kontsulta gehienak datu-orri osoekin eta proba motako ziurtagiriekin erantzuten dira, konfigurazio-atzerapenak proiektuaren plangintzatik kenduz.

Erreferentziak

[1] IEC 60898-1. Osagarri elektrikoak - Etxeko eta antzeko instalazioetarako gehiegizko korrontearen babeserako etengailuak - 1. zatia: C.A.ko etengailuak. Eragiketa [S]. 2019.

[2] IEC 60898-2. Osagarri elektrikoak - Etxeko eta antzeko instalazioetarako gehiegizko korrontearen babeserako etengailuak - 2. zatia: DC-rako etengailuak. Eragiketa [S]. 2019.

[3] GB/T 10963.1-2020. Osagarri elektrikoak - Etxeko eta antzeko instalazioetarako gainkorrontearen babeserako etengailuak - 1. zatia: C.A.ko etengailuak. Eragiketa [S]. 2020.
