Eguzki-ustiategiak elkargune indibidualak erabiltzen zituen inbertsore-kate bakoitzeko. Horrek 18 inbertsoreentzako 18 itxitura bereizi zituen, bakoitzak kable, fusio eta monitorizazio independenteak behar zituen. Planteamenduak hainbat arazo sortu zituen:

• Kableatu konplexua– 1.500 metro baino gehiago AC kable gehigarriak tentsio-jaitsiera % 4 handitu zuen, sistemaren eraginkortasuna murriztuz.
• Mantentze-karga handia– Teknikariek astean 12 ordu ematen zituzten hainbat kaxa ikuskatzen eta zaintzen.
• Bidaiak eragozgarriak maiz– Kaxa zaharretako konexio solteek eta hezetasun-sarrerak aurreikusi gabeko etenaldiak eragin zituzten, eta hilean 50.000 dolar gutxi gorabeherako kostua izan zuten.
• Segurtasun arriskuak– Mantentze-lanetan agerian geratutako pieza biziek blokeo/etiketatze prozedurak behar zituzten, konponketak moteldu zituztenak.

Inbertsorearen irteera 690 V AC-koa izanik, lehendik zeuden 400 V-ko osagaiak mugatik gertu funtzionatzen ari ziren, porrot-tasak areagotuz.

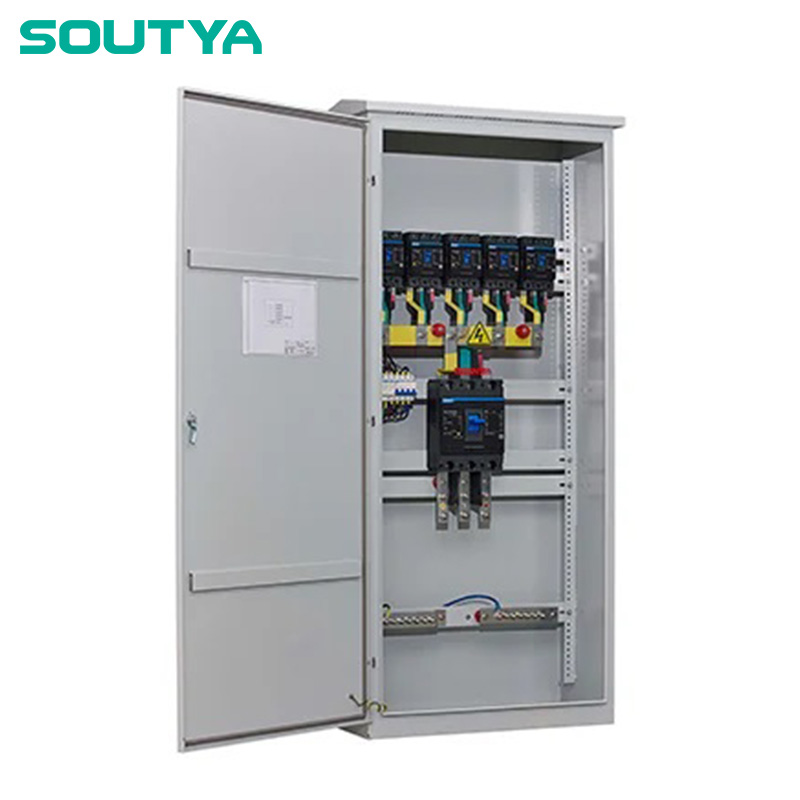

Zergatik aukeratu zuten Soutya 690V AC Combiner Box 6 In 1 Out?

Ingeniaritza-taldeak hiru alternatiba ebaluatu zituen: (1) oinordeko lotura-kutxa bakoitza banaka berritzea, (2) neurrira eraikitako konbinazio-zentral bat instalatzea eta (3) Soutya aurrez diseinatutako konbinazio-kutxa. Lehen aukerak ez zuen fidagarritasunaren hobekuntzarik eskaintzen; bigarrenak 14 asteko epea eta kostu handia izan zuen. Soutya kutxak honako hau eman zuen:

• 6 sarrera itxitura bakoitzeko– Kutxa kopurua 18tik 3ra murriztea, kableatuaren konplexutasuna eta instalazio denbora murriztuz.
• 690 V AC-rako balioetsia– Inbertsorearen irteerako tentsioa parekatu du, derating arazoak ezabatuz.
• Sorpen-babesa integratua eta DC monitorizazioa– Segurtasun eta diagnostiko hobetuak osagai gehigarririk gabe.
• IP65 itxitura– Hauts eta ur zorrotadetatik babestuta, kanpoko instalazioetarako aproposa.

, unitateak IEC 60947-1 eta IEC 60898-1 arauak betetzen zituen, instalazioaren aseguratzaileak bermea betetzeko eskatzen zituenak.

Nola ezarri zen sistema?

Instalazioak bi asteburutan iraun zuen ekoizpen gailurrak saihesteko. Taldeak urrats hauek jarraitu zituen:

1. Gune inkesta– Lehendik dauden inbertsoreen irteerak eta kableen ibilbideak mapatu ditu kutxaren kokapen optimoak zehazteko.
2. Muntaketa eta kableatzea– Hiru Soutya kaxa jarri ziren inbertsoreen multzoen ondoan hormigoizko kutxatan. Aurrez amaitutako MC4 konektoreek eremuko kableatua erraztu zuten.
3. Martxan jartzea– Fase biraketa, isolamendu-erresistentzia eta gain-babesaren funtzionamendua egiaztatutako sarrera bakoitzeko.
4. SCADArekin integratzea– Konbinazio-kutxaren kontaktu lehorrak landarearen monitorizazio sistemara konektatu ziren urrutiko alarmak egiteko.

Erronka txiki bat sortu zen inbertsoreen kanalizazio zurruna kaxaren kable sarrerekin ezin hobeto lerrokatzen ez zelako. Taldeak kanalizazio-atal malguak erabili zituen hutsunea zubitzeko, kaxa bakoitzeko bi ordu gehituz, baina zulaketa edo itxituraren aldaketa saihestuz.

Zein emaitza lortu ditu bezeroak?

Sei hilabeteko funtzionamenduaren ondoren, instalazioak jakinarazi zuen:

• Kablearen kostuen %40 murriztea– Kaxa gutxiagok eta kable laburragoak 28.000 $ aurreztu zituzten material eta eskulanetan.
• Programatu gabeko geldialdiak %70 gutxiago– Bi bidaia baino ez dira gertatu, biak kanpoko sareko gertakariei jarraituz; konbinatzaile-kutxek beraiek zero hutsegite eragin zuten.
• Mantentze-denbora %30 txikiagoa– Asteko ikuskapena 12 ordutik 8,5 ordura jaitsi zen hiru kutxatan.
• Sistemaren eraginkortasuna hobetu– Tentsio jaitsierak % 0,5eko irabazia izan zuen energia-etekin orokorrean, urteko 15.000 $ balio duena.

Lantegiko arduradunak adierazi zuen konbinazio-kaxa berriak zazpi hilabeteko epean ordaindu zirela, geldialdi-denbora murriztuz eta material aurreztearen bidez soilik.

Zer esan zuen bezeroak?

"Nekatuta geunden korronte-kaxa zaharrak adabakitzeaz. Soutya 690V AC konbinagailu-kutxak soluzio bakarra eta sendoa eman zigun, gure tentsio-baldintzak betetzen zituena eta dena sinplifikatzen zuena. Instalazioa erraza izan zen eta fidagarritasuna nabarmena izan da".

— Lantegiko Eragiketen arduraduna

Egindako galderak

690V AC Combiner Box egokia al da motor industrialaren kontrolerako?

Eguzki-inbertsoreak konbinatzeko diseinatuta dagoen bitartean, kutxa AC sei sarrera bateratu behar dituen 690 V-ko edozein aplikaziotan erabil daiteke, hala nola aerosorgailuen multzoak edo motor kontrol-zentro handiak.

Zein babes-gailu daude kutxa barruan?

Sarrera bakoitzak 32 A-ko fusibleak dituen fusible euskarri bat eta 2 motako babeserako gailu bat (SPD) ditu. Aukerako DC monitorizazio-unitate bat integra daiteke.

Kutxak komunikazio protokoloak onartzen ditu?

Alarma adierazteko kontaktu lehorrak eskaintzen ditu eta Modbus RTUrekin eska daiteke SCADA integratzeko.

Antzeko proiektuetarako funtsezko ondorioak

Esperientzia honetan oinarrituta, beste instalazio batzuk kontuan hartu daitezke:

• Estandarizatu konbinazio-soluzio bateratu batean– Itxitura kopurua murrizteak hornidura-katea eta mantentze-lanak errazten ditu.
• Lotu tentsio kalifikazioa sistemarekin– 690 V-ko osagaiak erabiltzeak beherakada saihesten du eta fidagarritasuna hobetzen du.
• Kableak bideratzeko malgutasuna planifikatu– Konexio bakoitzeko kanalizazio malgu batzuk hazbeteko edukitzeak lerrokadura buruko minak saihestu ditzake instalazioan.

Proiektua berregingo balitz, taldeak aurrez instalatutako komunikazio moduluak dituzten kutxak aginduko lituzke eremuan kableatu denbora aurrezteko. Orokorrean, Soutya 690V AC Combiner Box 6 In 1 Out-era aldatzea kostu-eraginkorra eta fidagarria izan da.

Erreferentziak

• IEC 60898-1:2019 - Osagarri elektrikoak - Etxeko eta antzeko instalazioetarako gehiegizko korronte babesteko etengailuak - 1. zatia: kateko etengailuak. Funtzionamendua.
• GB/T 10963.1-2020 - Osagarri elektrikoak - Etxeko eta antzeko instalazioetarako gehiegizko korronte babesteko etengailuak - 1. zatia: kateko etengailuak. Funtzionamendua.
