PV Jarraipen Kutxa

SYCM7 PV Monitoring Box IP65 itxiturak, Txinako Zhejiang Soutya New Energy LLC fabrikatzaileak hornitua, bat dauka. datu-biltzaile dedikatua fotovoltaiko eta energia biltegiratzeko sistemak kontrolatzeko kudeaketa plataformarako. Gaitzen du Interfazearen agregazioa, protokoloen bihurketa, datu bilketa, datuak biltegiratzea, monitorizazio zentralizatua eta zentralizatua Sistema fotovoltaikoen eta energia biltegiratzeko hainbat gailuren mantentze-lanak.

Sareko Aplikazioak

Sistema fotovoltaikoetarako eta energia biltegiratzeko aplikagarria:

1.Aplikazio mugikorraren bidez hurbileko funtzionamendua onartzen du WLAN integratuaren bidez.
2.Sareak Rs485 bidez onartzen ditu:
- Huawei inbertsore, PID eta beste gailu batzuetara konektatzen da.
- Hirugarrenen inbertsoreekin, ingurumena kontrolatzeko tresnekin, kutxa azpiestazioekin (STS) eta kontagailuekin konektatzen da. Modbus-RTU protokolo estandarra. - Kontagailuetara konektatzen da DL/T645 protokoloa erabiliz.
- Gailuetara konektatzen da IEC103 protokolo estandarra erabiliz.
3. Ethernet bidez saretzea onartzen du inbertsoreak konektatzeko, energia biltegiratzeko kontrolagailu adimendunak (Smart PCS), adimendunak kateen energia biltegiratzeko sistemak, MBUS CCO eta STS.
4.MBUS sareak onartzen ditu Huawei inbertsoreak eta MBUS komunikazioa onartzen duten PID-PVBOX konektatzeko.
5.Plan bikoitzeko sare erredundanteak onartzen ditu transmisio fidagarrirako.
6. Kudeaketa sistemetarako konexioa onartzen du:
- Kudeaketa-sistemetara edo hirugarrenen gailuetara konektatzen da Modbus-TCP protokoloa erabiliz, kable bidez edo hari gabeko sarearen bidez.
- Kudeaketa sistemetara edo hirugarrenen gailuetara konektatzen da IEC104 protokoloa erabiliz, sare lokal batean kable bidez.
- GOOSE protokoloa erabiliz kudeaketa-sistemetara edo hirugarrenen gailuetara konektatzen da kable bidezko sarearen bidez.

Oharra:
Ez du onartzen sare pribatuen 4G/3G/2G edo LTE sare pribatuen bidez kudeaketa-sistemetara konektatzeko IEC104 protokoloa erabiliz.

Sare-eszenatoki tipikoak

Zuntz-eraztun-sareak, zuntz izar-sareak eta Ethernet izar-sareak onartzen ditu.

1.Fiber Ring Networking

Oharra:
SmartLogger-ek osatutako zuntz-eraztun-sareak 15 SmartLogger konekta ditzake, horietako bakoitza inbertsoreak, ingurumena kontrolatzeko tresnak, kontagailuak eta beste gailu batzuk.
Zuntz etengailuak RSTP protokolo estandarra onartu behar du eta gaituta egon behar du. Ezarri etengailuaren zubiaren lehentasuna baino handiagoa SmartLogger-aren 0x8000 (gomendatua: 0x7000; zenbat eta balio txikiagoa izan, orduan eta lehentasun handiagoa izango du). Konfigurazioa RSTP metodoa eta zubiaren lehentasuna fabrikatzailearekin kontsultatu behar dira. Etengailuak RSTP onartzen ez badu, zuntz eraztun-sarea kate edo izar topologia bihurtu behar da.
Hainbat zuntz-eraztun-sare batu daitezke Ethernet etengailu baten bidez eta gero kudeaketa-sistemara konektatu.

2.Fiber edo Ethernet Star Networking

Oharra:
SmartLogger anitz batu daitezke Ethernet etengailu baten bidez eta gero kudeaketa sistemara konektatu.
SmartLoggers Ethernet switch-era zuntz bidez konektatzean, gehienezko komunikazio distantzia 12 kilometrokoa da aukerako 100 Mbps modulu optikoa) edo 10 kilometro (1 Gbps aukerako modulu optikoarekin); Ethernet bidez konektatuta dagoenean kablea, gehienezko distantzia 100 metrokoa da.
SmartLogger-ek haririk gabeko sareak onartzen ditu 4G/3G/2G eta LTE sare pribatuak barne.

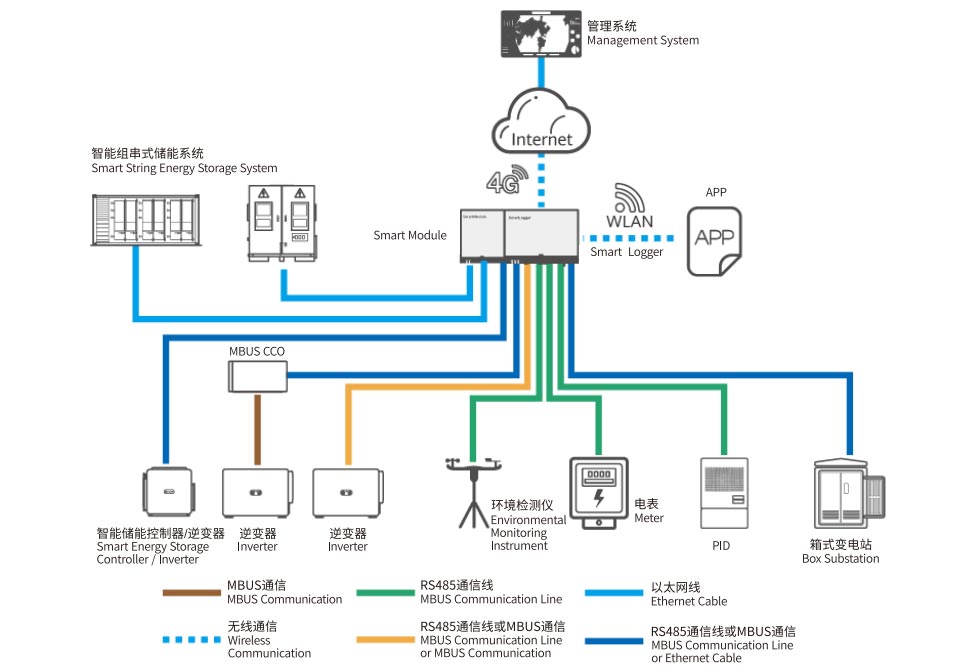

3.4G sareak

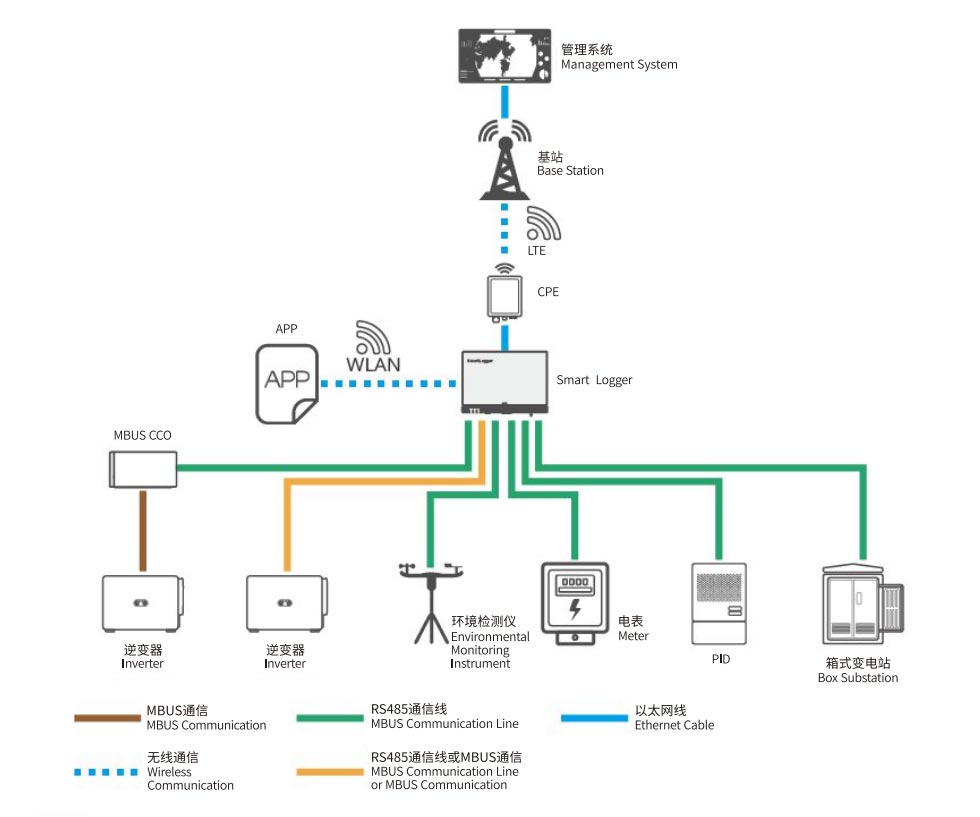

4.LTE sare pribatuko sareak

Oharra:
SmartLogger-en WAN ataka CPEra (bezero-ekipoa) konektatzen da POE modulu baten eta POE igoera baten bidez. babeslea.
SmartLogger-aren IP helbidea eta CPEaren IP helbidea azpisare berean ezarri behar dira.
