Zergatik da 200-4000A labana-etengailua korronte altuko potentzia isolatzeko aukera kritikoa?

Laburpena:Isolamendu fidagarria ezinbestekoa da industria-banaketa, energia biltegiratzeko, sistema fotovoltaikoetan, sorgailu-instalazioetan eta korronte handiko beste aplikazio elektriko batzuetan. The200-4000A Labana-etengailuatikSoutyatentsio baxuko elikatze-sistemetarako etenketa fidagarria eta etendura ikusgarria emateko diseinatuta dago. Eraikuntza sendoarekin, korronte balorazio desberdinetarako pala konfigurazioekin, osagai eroale estatizarekin eta GB/T 14048.3 eta IEC/EN 60947-3rekin bat datozenak, labana-etengailu mota honek isolamendu elektrikoaren eskakizun zorrotzak onartzen ditu, mantentze-lanak errazten eta segurtasun operatiboa hobetzen duen bitartean.

Aurkibidea

• Zer da 200-4000A labana-etengailua?
• Zergatik da garrantzitsua korronte handiko isolamendua?
• Zeintzuk dira 200-4000A Labana Etengailuaren ezaugarri nagusiak?
• Zein dira zehaztapen eta konfigurazio nagusiak?
• Non erabil daiteke 200-4000A labana-etengailua?
• Nola hautatu behar duzu labana etengailu egokia?
• Nola hobetu dezakezu instalazioaren eta mantentzearen fidagarritasuna?
• Maiz egiten diren galderak
• Ondorioa

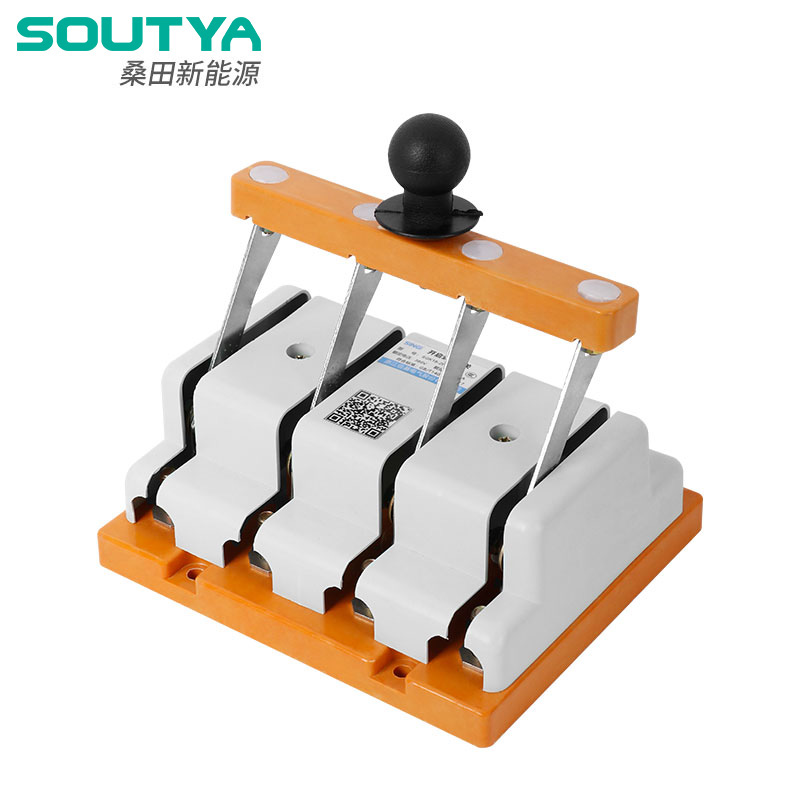

Zer da 200-4000A labana-etengailua?

A 200-4000A Labana-etengailuakorronte handiko konmutazio- eta isolamendu-gailu bat da, tentsio baxuko banaketa-sistem elektrikoetarako pentsatua. Maiz funtzionatzeko diseinatutako ohiko kontrol-etengailu batek ez bezala, labana-etengailu batek osagai eroaleen arteko bereizketa fisiko garbia eskaintzen du irekitzean. Ikusgai den isolamendu hori bereziki baliotsua izan daiteke ikuskapen elektrikoa, mantentze-lanak, mantentze-lanak eta blokeo/etiketatze prozeduretan.

Soutyak hornitutako SYK18 serieak korronte handiko aplikazioak estaltzen ditu eta banaketa-kutxetan, kontrol-paneletan, deskonexio-posizio nagusietan, energia biltegiratzeko sistemetan, ekipo fotovoltaikoetan, autobusen sekzioetan eta sorgailuekin lotutako instalazioetan erabiltzeko diseinatuta dago. Fabrikatzaileak argitaratutako zehaztapenek GB/T 14048.3 eta IEC/EN 60947-3 arau aplikagarri gisa identifikatzen dituzte.

Kontratazio taldeentzat, produktu honen funtsezko balioa ez da egungo balorazio altua besterik ez. Etengailuak korrontea garraiatzeko gaitasunarekin konbinatzen ditu egitura mekaniko zuzenarekin eta haustura ikusgarriko isolamenduarekin, eta mantentze-langileek argi identifika daitekeen isolamendu-puntu bat behar duten aplikazioetarako egokia da.

Zergatik da garrantzitsua korronte handiko isolamendua?

Sistema elektrikoak handitu ahala, isolamendu-prozedura oker baten ondorioak ere larriagoak dira. Instalazio industrialak, bateriak energia biltegiratzeko sistemek, fotovoltaiko instalazioek eta sorgailu sistemek funtzionamendu-korronte handiak izan ditzakete. Behar bezala hautatutako isolamendu-gailu batek kontrolatutako bereizketa-puntu bat ezartzen laguntzen du mantentze-lanak hasi aurretik.

Korronte handiko labana etengailu batek hainbat abantaila praktiko eman ditzake:

• Isolamendu garbia:Pala fisikoaren posizioak egoera irekia erraz antzematen du.
• Mantentze-laguntza:Deskonexio-puntu dedikatu batek aurreikusitako zerbitzu-prozedurak erraztu ditzake.
• Korronte handiko bateragarritasuna:Ereduak instalazioaren egungo eskakizunen arabera hauta daitezke.
• Sinpletasun mekanikoa:Oinarrizko funtzionamendu-mekanismoak kontrol-sistema elektroniko konplexuekiko menpekotasuna murriztu dezake.
• Sistemaren integrazioa:Labana-etengailuak banaketa-armairuetan, busbar sistemetan, ESS ekipamenduetan eta sorgailuen aplikazioetan sar daitezke.

Esate baterako, Soutyak 0,4 kV-ko energia biltegiratzeko armairuetako aplikazioak deskribatzen ditu, non etengailua etengailu nagusiaren ondoren instalatu daitekeen, PCS itzali ondoren isolamendu-hutsune ikusgai bat sortzeko.

Zeintzuk dira 200-4000A Labana Etengailuaren ezaugarri nagusiak?

Korronte handiko labana etengailu baten errendimendua bere amperaje nominala baino gehiagoren araberakoa da. Kontaktu-egiturak, presioak, material eroaleak, konfigurazio mekanikoak eta instalazio-baldintzek epe luzerako fidagarritasuna dute eragina.

1. Pala-konfigurazio desberdinak

Soutyaren produktuaren informazioaren arabera, 200A eta 400A bertsioek pala bakarrak erabiltzen dituzte, eta 600A, 1000A eta 1500A bertsioek pala bikoitzak erabiltzen dituzte. Konfigurazio horri esker, egitura eroalea korronte-maila eta eskakizun mekaniko desberdinetara egoki daiteke.

2. Kontaktu-presioa hobetua

Hosto-malgukiak palen bi alboetan instalatzen dira ukipen-presioa mantentzen laguntzeko. Kontaktu-presio egonkorra garrantzitsua da kontaktu txarrak erresistentzia areagotu, beroa sortu eta fidagarritasun elektrikoa murrizten duelako.

3. Estainuz estalitako osagai eroaleak

Palak, konektatzeko plakak eta kontaktuak estainuz estalita daude. Gainazaleko tratamendu honek gainazaleko babesa eta hari-konexioen kontaktu-errendimendua hobetu nahi du, eta hori bereziki garrantzitsua da ingurune elektriko zorrotzetan.

4. Ikusgai-Break Isolamendua

Labana-etengailuaren abantaila praktikoenetako bat bide eroalea bereizita egon dela bisualki baieztatzea da. Ezaugarri hau bereziki erabilgarria da mantentze-langileek isolamenduaren zantzu fisiko nabaria behar dutenean.

5. Korronte handiko diseinuaren malgutasuna

Instalazio handiagoetarako, korronte-kalifikazioak milaka amperetara heda daitezke. Horri esker, produktu-kategoria gaitasun handiko busbar sistemetan, energia biltegiratzeko ekipo handietan, utilitate-azpiegituretan eta sorgailuen aplikazioetan garrantzitsua da.

Zein dira zehaztapen eta konfigurazio nagusiak?

a ebaluatzerakoan200-4000A Labana-etengailua, erosleek balorazio elektrikoa, pala antolamendua, aurreikusitako aplikazioa, instalazio-posizioa eta aplikagarriak diren estandarrak alderatu behar dituzte, uneko gehienezko kopuruan soilik oinarritutako modelo bat hautatu beharrean.

Argitaratutako produktuaren orrialdeak 4000A arteko balorazio bakoitzerako parametro elektriko zehatza ematen ez duenez, erosleek beharrezko korronte, tentsio, polo-antolaketa, instalazio-metodo eta aplikazioaren datu tekniko zehatzak eskatu beharko lituzkete produkzio-eskaera bat egin aurretik.

Non erabil daiteke 200-4000A labana-etengailua?

Korronte sorta zabalari esker, etengailu mota hau korronte handiko aplikazio elektriko anitzetarako egokia da. Soutyak hainbat eszenatoki adierazgarri identifikatzen ditu bereziki.

Energia Biltegiratzeko Sistema Industrialak

ESS industriako armairuetan, aizto-etengailuak etengailu nagusiaren ondoren ikusgai dagoen etenaldiaren isolamendu-puntu gisa balio dezake. Horri esker, teknikariek mantentze-lanetan argi identifika daitekeen bereizketa-puntu bat ezar dezakete.

Behe Tentsioko Bus Ataleko Isolamendua

Korronte handiko bertsioak 2000A, 2500A eta 3150A bezalakoak erabil daitezke bus-lotura isolatzeko aplikazioetarako. Soutyak konfigurazio hauek egokiak direla deskribatzen du isolamendu mekanikoa garrantzitsua den tentsio baxuko bus-aplikazioetarako.

PV Conbinator Box aplikazioak

Sistema fotovoltaikoetan DC isolatzeko konfigurazio pertsonalizatuak erabil daitezke. PV ingurunean erabiltzen denean, ordea, etengailua bereziki hautatu behar da sistemaren tentsiorako, DC kommutaziorako eskakizunetarako, arkuaren ezaugarrietarako eta aplikagarriak diren estandarrengatik.

Sorgailua eta utilitateen isolamendua

Aizto-etengailuak transferentzia automatikoko etengailuen ekipamendutik gora ere jar daitezke sorgailuen aplikazioetan. Isolatze-puntu fisiko batek mantentze-eragiketetan nahi gabeko atzera-ematea saihesten lagun dezake. Soutyak sorgailu-sistemetarako 3150A konfigurazio bat identifikatzen du aplikazio adibide gisa.

Nola hautatu behar duzu labana etengailu egokia?

Ingeniaritza eta erosketa taldeentzat, eredu egokia hautatzeak sistema-mailako ebaluazioa behar du. Kontuan izan faktore hauek:

1. Korronte nominala:Zehaztu funtzionamendu-korronte jarraitua eta beharrezko diseinu-marjina.
2. AC edo DC aplikazioa:Egiaztatu hautatutako konfigurazioa bereziki egokia den aurreikusitako korronte mota eta tentsiorako.
3. Tentsio kalifikazioa:Egiaztatu sistemaren benetako tentsioarekin bateragarritasuna.
4. Zirkuitu laburrean jasateko baldintzak:Ebaluatu aurreikusten den matxura-korrontea eta beharrezkoa den jasaten iraupena.
5. Blade konfigurazioa:Egiaztatu pala bakarreko edo biko antolamendua egokia den.
6. Instalazioaren neurriak:Egiaztatu armairuaren espazioa, busbarren antolaketa, terminalak eta funtzionamendurako sarbidea.
7. Eragiketa metodoa:Kontuan hartu heldulekuaren kokapena, aurrealdeko funtzionamendua, interblokeatzea eta blokeoa/etiketatzeko baldintzak.
8. Arauak eta ziurtapena:Helmugako merkatuak eta proiektuak eskatzen dituen estandarrak betetzen direla berrestea.

Garrantzitsua da labana-etengailu bat etengailu batetik bereiztea. Labana-etengailu bat kommutazio- eta isolamendu-funtzioetarako hautatzen da nagusiki eta ez da automatikoki hartu behar gainkorrontearen edo zirkuitu laburren babesaren ordezkotzat. Sistemaren diseinatzaileek uraren eta beherako babes-gailu egokiekin koordinatu behar dute.

Nola hobetu dezakezu instalazioaren eta mantentzearen fidagarritasuna?

Labana-etengailu sendo batek ere gaizki funtziona dezake gaizki instalatuta edo behar bezala mantentzen bada. Ingeniari elektrikoek eta mantentze-taldeek fabrikatzailearen instalazio-jarraibideak eta aplikagarriak diren segurtasun elektrikoko arauak jarraitu behar dituzte.

• Egiaztatu etengailuaren balorazioa benetako sistemaren eskakizunekin bat datorrela.
• Ziurtatu konexio guztiak behar bezala estututa daudela fabrikatzaileak zehaztutako eskakizunen arabera.
• Ikuskatu kontaktuen gainazalak aldian-aldian kutsadura, oxidazioa, gainberotzea edo higadura anormala badaude.
• Egiaztatu funtzionamendu-mekanismoa leunki mugitzen dela gehiegizko erresistentziarik gabe.
• Mantendu tarte egokia eta saihestu energiadun osagaiekin ustekabeko kontaktua.
• Erabili blokeo/etiketatze prozedura egokiak mantentze-lanetan.
• Ez erabili etengailu bat bere maila elektriko edo aplikazio baldintzetatik kanpo.

Instalazio kritikoetarako, aldizkako ikuskapena gunearen prebentzio-mantentze-programan sartu behar da. Tenperaturaren gorakada anormala, kolorea aldatzea, isolamendu kaltetua, konexio soltea edo deformazio mekanikoa langile kualifikatuak ikertu behar du.

Maiz egiten diren galderak

Zein balorazio daude eskuragarri 200-4000A Labana-etengailurako?

Produktu serieak 200-4000A sorta zabala hartzen du. Argitaratutako orrialdeak 200A eta 400A-rako pala bakarreko konfigurazioak eta 600A, 1000A eta 1500A-rako pala bikoitzeko konfigurazioak identifikatzen ditu bereziki. Gaur egungo eskakizunetarako, erosleek fabrikatzailearekin eredu eta konfigurazio zehatza baieztatu beharko lukete.

Zein estandar betetzen ditu SYK18 labana etengailuak?

Soutyak dio SYK18 seriea GB/T 14048.3 eta IEC/EN 60947-3 arauen arabera diseinatuta dagoela. Proiektuaren ziurtagiri espezifikoak eta betetze-eskakizunak oraindik berretsi behar dira kontratatu aurretik.

Labana-etengailu batek etengailu bat ordezkatu al dezake?

Orokorrean ez. Labana-etengailu bat aldatzeko eta isolatzeko pentsatuta dago batez ere. Etengailuek babes-funtzioak eskaintzen dituzte, hala nola gainkargak eta zirkuitulaburrak etetea. Bi gailuek elkarrekin lan egin dezakete babes elektriko koordinatuko sistema baten parte gisa.

Non instalatu ohi da korronte handiko labana etengailua?

Aplikazio tipikoen artean, ESS industrialaren armairuak, tentsio baxuko bus-atalak, fotovoltaiko ekipamendu elektrikoak, banaketa-kutxak, kontrol-panelak, sorgailu-sistemak eta deskonexio-posizio nagusiak daude.

Zer baieztatu behar dut 200-4000A Labana-etengailu bat erosi aurretik?

Egiaztatu korronte nominala, funtzionamendu-tentsioa, AC/DC aplikazioa, poloen antolamendua, zirkuitulaburra jasateko eskakizuna, instalazioaren dimentsioak, konexio metodoa, funtzionamendu-mekanismoa, estandarrak eta proiektuaren berariazko ziurtagiri-eskakizunak.

Ondorioa

The200-4000A Labana-etengailuakorronte handiko kommutaziorako eta isolamendu elektriko agerikorako irtenbide praktikoa da, non funtzionamendu mekaniko fidagarria eta mantentze-lanak bereiztea garrantzitsuak diren. Soutya-ren SYK18 serieak korronte konfigurazio anitz, hosto-malgukiaren ukipen-presioa, estainuzko osagai eroaleak eta ESS industrialak, PV sistemak, tentsio baxuko bus-atalak eta sorgailu-instalazioak barne hartzen ditu. Ingeniarientzat eta kontratazio profesionalentzat, eredu egokia aukeratzea proiektuaren benetako parametro elektrikoetatik eta segurtasun-baldintzetatik hasi behar da beti.

Korronte handiko isolamendu irtenbide fidagarri bat bilatzen ari bazara, industria, merkataritza, PV, ESS edo sorgailu proiektu baterako,jarri gurekin harremanetanbehar duzun korronte balorazioa, tentsioa, konfigurazioa, aplikazio-baldintzak eta zehaztapen teknikoak eztabaidatzeko. Soutya-k zure sistema elektrikorako labana-etengailuaren irtenbide egokia ebaluatzen lagun zaitzake eta zure kontratazio eskakizunetarako laguntza profesionala eskaintzen.
