1000V DC Konbinatzaile Kutxa 2 In 1 Out Isolatzaile mota

1000V DC Combiner Box 2 In 1 Out isolatzaile mota, Txinak hornitua Zhejiang Soutya New Energy LLC fabrikatzailea, 1000 V DC fotovoltaiko bat da teilatu eta eremu gogoretarako eraikitako agregazio-unitatea. The UV-egonkortutako polikarbonatozko itxitura IP65 zigilatzea du hautsa blokeatzeko eta euria, aurrealdean funtzionatzen duen kaiola motako DC isolatzaile birakaria bakarrean Haustura ikusgai dagoen isolamendua eskaintzen du blokeo/etiketatze segurtasunerako. Barruan, bi PV kate banaka fusionatzen dira DC lau fusible euskarriren bidez (bi bakoitzeko katea), eta II. Klase DC-ren aurkako babes-gailuak (SPD) eragindako besarkadak tximista iragankorrak. Fabrikan kableatutako positibo, negatibo eta PE busbarrak mantendu lur-jarraitasun fidagarria, kutxa ezinbestekoa bihurtuz Eskuzko isolamendu eta ekipotentzial-lotura-zentroa 2 arte azpimatrize txikietarako × 15 A sarrera.

Parametro teknikoa

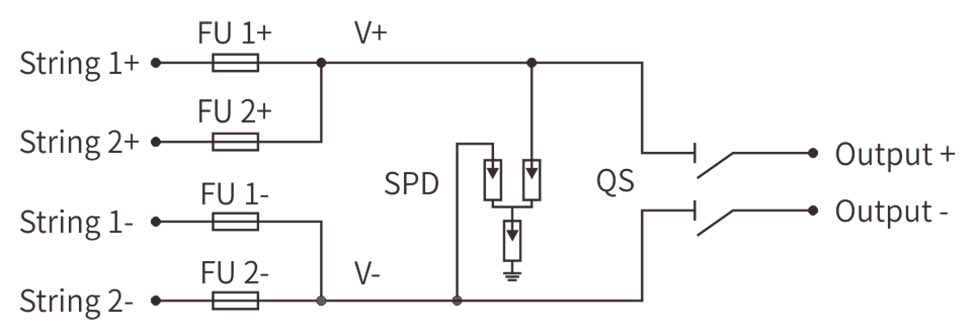

Kableatu-diagrama

Aplikazio-eszenatokiak

1.PV kateen finkapena - Teilatupeko matrize txikiak

Moduluen azpian edo parapetoen hormetan finkatuta, kutxak bi PV kate batzen ditu 1000 V DC jario bakar batean. Lau fusible euskarri (bi kate bakoitzeko) ematen dute kate indibidualaren gain-korrontearen babesa, II Klase SPD-ek besarkatzen duen bitartean inguruko tximistak eragindako gorakadak. Aurretik funtzionatzen duen kaiola motako birakaria isolatzaileak hausturaren blokeoa erakusten du, inbertsorearen mantentze-lan segurua ahalbidetuz teilatuko esposiziorik gabe.

2.Nekazaritzako DC elikadurak – Ureztatzeko eta abeltzaintzako sistemak

Ponpa-etxeetan edo ukuilu-loftetan horman muntatuta, unitateak eguzki-sortutako hornitzen du DC eskuilarik gabeko ponpetara eta jezteko ekipoetara. IP65 zigilatzea aleak baztertzen ditu hautsa eta presio handiko garbiketa-ura, eta isolatzaileak nekazariei hausten uzten die bi zutoinak berehala sasoiko ekipamenduaren egiaztapenak edo uhalak ordezkatu aurretik.

3.Urruneko telekomunikazio aterpeak - Komunikazio botere kritikoa

Dorre-konposatuen barruan kokatuta, konbinatzaileak DC busbarreak elikatzen ditu energia hori irrati-buruak eta bateria-bankuak. SPD-k RF elektronika sentikorra babesten du gaintentsio iragankorren aurka, isolatzaileak, berriz, lokal gisa jokatzen du deskonektatu dorrearen lurreratzeko neurketak egiten dituzten teknikarientzat edo zuzentzaile-trukeak.

4.Egoitza-kluster array - Apartamentu bloke fotovoltaiko adarrak

Metroko armairuen edo ganbararen barnean instalatuta, itxitura bi modulu-kate finkatzen ditu partekatutako inbertsore baterako. Suaren aurkakoa polikarbonatoak eta kate-mailako fusioak segurtasuna hobetzen dute populatutako eraikinetan, eta isolatzaileak larrialdietako erantzunei etiketatutako puntu bakarra ematen die DC aldea isolatu sute batean zehar.

5.Mikro-sare-nodo industrialak – Backup eta peak-shaving zirkuituak

PV eskorga igogailuen kargagailuekin edo PLC rackekin uztartzen duten patinetan bridadun muntatuta. kutxak 15 kW eguzki-sarrera hartzen du. Soka bikoitzeko gaitasuna bat dator gailurraren eskariaren profilak, eta SPD + polo bikoitzeko isolatzailea koordinatua babestu sentikorrak diren diskoak sarearen erpinetatik eta inbertsorearen komunztaduratik zarata.
