1000V DC Konbinatzaile Kutxa 3 In 1 Out Isolatzaile mota

1000V DC Combiner Box 3 In 1 Out Isolator mota, Txinako Zhejiang Soutya New Energy LLC fabrikatzaileak hornitua, sistema fotovoltaikoetarako diseinatuta dago, eta eguzki-instalazioen DC aldean gainditze babesa, isolamendu babesa, ihesen babesa eta lurrerako babesa eskaintzen ditu.
▶ Konfigurazioa: 1 DC babesgailu; 6 DC fusible euskarri; 1 kaiola motako DC etengailu isolatzailea

Bidali kontsulta

Produktuaren Deskribapena

1000V DC Combiner Box 3 In 1 Out isolatzaile mota, Txinak hornitua Zhejiang Soutya New Energy LLC fabrikatzailea, 1000 V DC PV konbinatzailea da IP66 babesarekin epe luzerako suaren iragazkia duen ordenagailu baten estalki batean dago kanpoko iraunkortasuna.

Barruan, DC tentsioaren babeserako gailu bat, sei DC fusible euskarri eta kaiola motako DC etengailu isolatzaile bat, gorakada kentzea, gain-korrontea ematen duena babesa eta eskuzko isolamendu/ihes/lurreratze funtzio seguruak hiru kateetako sistema fotovoltaikoak.

Parametro teknikoa

Konfigurazioa
DC SPD*1 pieza	DC fusiblea * 6 pcs	DC isolatzaile etengailua* 1 pieza
SYS5-40P/2P	SYF5-32P	SYDSC-32
▶ Laneko tentsio maximoa: 1500VDC	▶ Fusiblearen egoera argitzeko adierazle argiztatuarekin identifikazioa	▶ Isolamendu-tentsio nominala: 1500VDC
▶ Betetze-araua: IEC/EN 61643-31	▶ Eragiketa-tentsio nominala: 1000VDC	▶ Korronte nominala: 32A
▶ Deskarga-korronte maximoa: 40kA	▶ Fusible loturaren zehaztapena: 10x38mm, 16A

Zehaztapenak	3 sarrera / 1 irteera, 1000V DC (1. konfigurazioa)
Sarrera	3-zirkuitua
Irteera	1-zirkuitua
Tentsio maximoa	1000V
DC zirkuitu laburren korronte maximoa (sarrera)	16A (ordezkagarria)
Irteerako korronte maximoa	32A
Banaketa Kutxaren Parametroak
Materiala	PC+ABS
Sarrera babesteko (IP) balorazioa	IP66
Eraginaren babesaren balorazioa (IK)	IK09
Neurriak (L×W×H)	GNB F01-12; L270W220H102mm
Kablearen sarrerako ataka	PG09 Kable-gurutzea, 2,5 - 16 mm2
Kablearen irteerako ataka	PG21, 2,5 - 16 mm2
Ingurumena
Funtzionamendu-tenperatura	-20°C - +60°C
Hezetasuna	%99
Altuera	2000m
Muntatzeko metodoa	Horman muntatuta

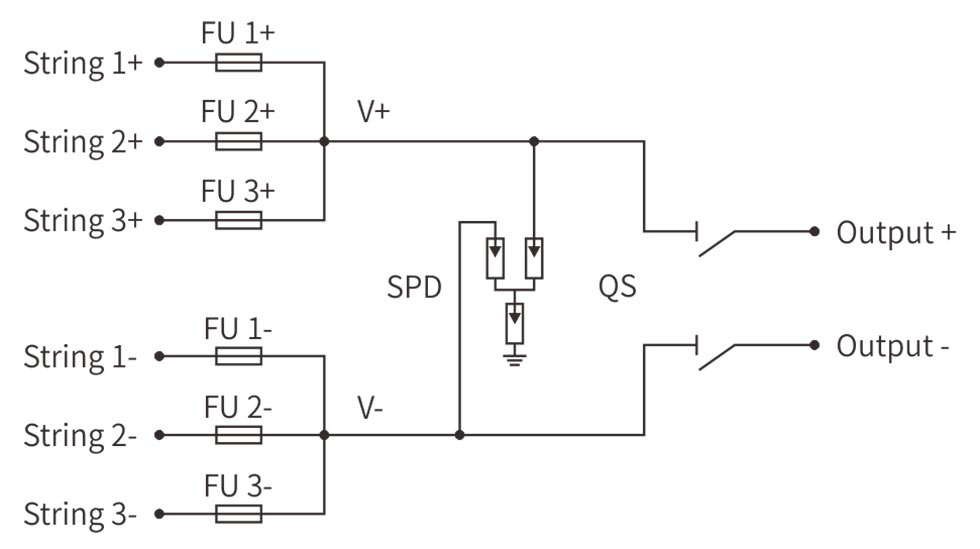

Kableatu-diagrama

1000V DC Combiner Box 3 In 1 Out Isolator type

Aplikazio-eszenatokiak

1.Eskala ertaineko teilatu-sistema komertzialak

Egokia merkataritza guneetarako, lantegietako eraikinetarako eta merkataritza zentroetarako hiru fotovoltaiko kate konfigurazio. Kaiola motako isolatzaileak fidagarria eskaintzen du Mantentze-lanetarako eskuz deskonexioa, sei DC fusibleek banakakoa bermatzen duten bitartean kateen babesa.

2.Industria Planta Eguzki Aplikazioak

Hiru fotovoltaiko behar dituzten fabrikazio-instalazioetarako eta industria-parkeetarako aproposa kateen sarrerak. Erresistentzia handiko etengailu isolatzaileak maiz funtzionatzen du zikloak, eta babes sistema integralak ekipoen segurtasuna bermatzen du ingurune industrialak.

3.Nekazaritzako Zentralak

Nekazaritza-eskala handiko proiektu fotovoltaikoetarako aproposa ureztatze-sistemak eta baserriko elikadura-hornidura. IP66 babes kalifikazioa landa-ingurune gogorrak jasaten ditu errendimendu fidagarria mantenduz.

4.Utilitate eskalako Eguzki Proiektuak

Hiru katedun eguzki-ustiategi txikietarako diseinatua konfigurazioak. Gaindituen babes-gailuak tximistak kalteak saihesten ditu, eta isolamendu etengailuak mantentze-eragiketa seguruak ahalbidetzen ditu.

5.Urruneko Eremu Potentzia Sistemak

Ezinbestekoa urrutiko komunikazio-oinarrizko estazioetarako eta saretik kanpoko energia-sistemetarako. Eraikuntza sendoak iraunkortasuna bermatzen du muturreko eguraldi baldintzetan, babes-suite osoak sistemaren fidagarritasuna bermatzen du.
