1500V DC Surge Babes-gailua

Txinan oinarritutako SYS5-40P 1500V DC-ren aurkako babes-gailua Zhejiang Soutya New Energy LLC fabrikatzailea, 500-1500 V DC, T2 klasekoa da SPD 40 kA gehienezko deskarga-korrontearekin eta ≤5,2 kV-ko tentsio-babesarekin maila, deskonexio termiko segurua eta aldatzeko urruneko urrunekoa SCADA integraziorako seinalizazio-kontaktua, kargaren immunitaterako diseinatua erabilgarritasun-eskalako PV-matrizeak, edukiontzidun BESS eta potentzia handiko EV kargatzea azpiegiturak.

Aplikazio-eszenatokiak

1.Utilitate eskalako 1500 V-ko eguzki-ustiategiak

3,3 MW-ko inbertsore-estazioen DC armairuaren barruan, SPD bat MPPT sarrera bakoitzeko zuzeneko eta zeharkako tximistaren aurka babesten du. 5,2 kV-ko babes-maila 6 kV-ko isolamendu-koordinazioa betetzen du, urruneko kontaktuaren irteera elikatzen den bitartean gorakada zentralizatua kontrolatzeko SCADA planta.

2.BESS edukiontzidun (2-5 MWh)

1200-1500 V-ko bateria-multzoko busean, SPD errailen ondoan dago metxak; bere deskonexio termikoa kontaktu lehorra PCS-en begizta dago larrialdi-gelditzeko zirkuitua, SPDak huts egiten badu bihurgailua berehala blokeatzen du eta arkuaren hedapena saihestea.

3.1500 V-ko karga ultra-azkarreko zentroak ≥360 kW

Bai zuzengailuaren armairua 1500 V-eko autobusa eta bai 1000 V-ko bateria-trukerako kamioia zirkuitua SPDekin paraleloan daude, 2 kV/µs-ko aurrealde aldapatsuko gorakadak mugatuz potentzia handiko kontaktoreak eta 1700 V IGBT moduluak babesteko.

4.Nekazaritza-PV bidezko jarraipen-sistemak lur menditsuetan

Tracker-eko motor-elikagaiak (1000 V) 1500 V-ko kateekin batera ibiltzen dira luzaroan distantziak; SPD, tracker junction kutxan instalatuta, induzitua eragozten du soketara akoplatzetik igotzen da eta PID eta konbinatzaile-kutxa saihesten ditu isolamenduaren matxura.

5.Offshore PV booster plataformak

Goiko aldean 1500 V DC bilketa-panelean, nikelez estalitako kobrezko terminalak gatz-ihinztaduraren aurkako estaldurarekin erabiltzen dira. Urruneko seinalea bidez bihurtzen da zuntz optikoa lehorreko kontrol zentrora, denbora errealean gorakada-egoera ahalbidetuz lehorretik 40 km-ra monitorizatzea.

Parametro teknikoa

Oharra: T2 kategoriako SPD sarrerako armairu nagusietan erabiltzen da batez ere banaketa sistemak.

Gailu osagarria

Hutsegiteak isolatzeko gailua

Tentsio-babesleak hutsegiteen isolamendu babesteko gailu batekin hornituta dago. Babeslea gainberotzearen ondorioz apurtzen denean, gailu honek egin dezake automatikoki deskonektatu sare elektrikotik bat ematen duen bitartean seinale seinale. Babesleak normal funtzionatzen duenean, adierazlea leihoa berdea agertzen da; hutsegite isolatu ondoren, leihoa gorria agertzen da.

Alarma Urruneko Seinale Gailua

Babeslea urruneko seinale-kontaktuekin fabrika daiteke. Gailu hau normalean irekitako eta normalean itxitako kontaktu multzo bat biltzen du. Noiz babesleak normal funtzionatzen du, normalean itxitako kontaktua aktibatzen da. Babeslearen modulu batek edo gehiagok huts egiten badu, kontaktua honetatik aldatuko da normalean itxita normalean irekita, normalean irekita dagoen kontaktua aktibatuz akatsen seinalea bidali.

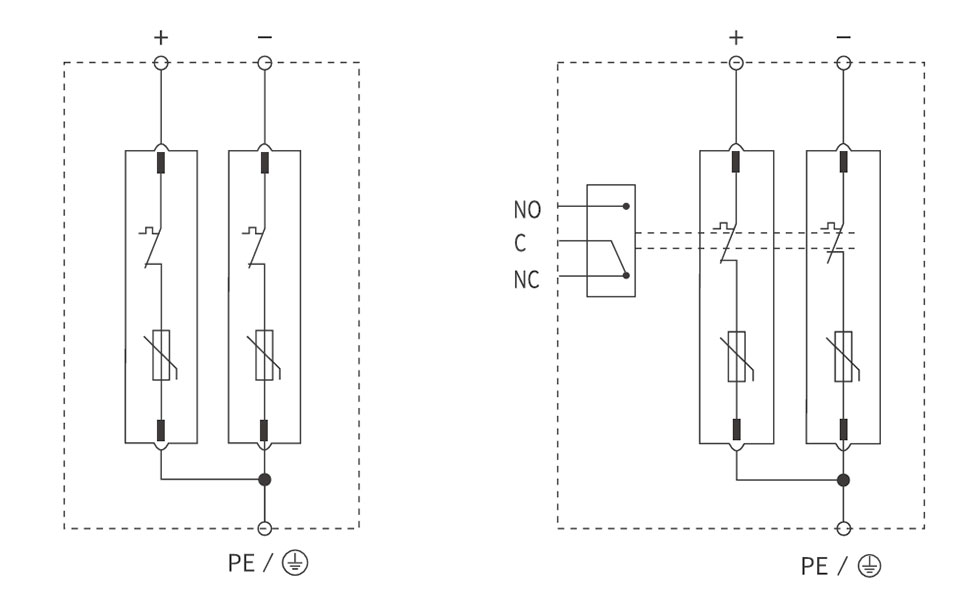

Kableatu-diagrama

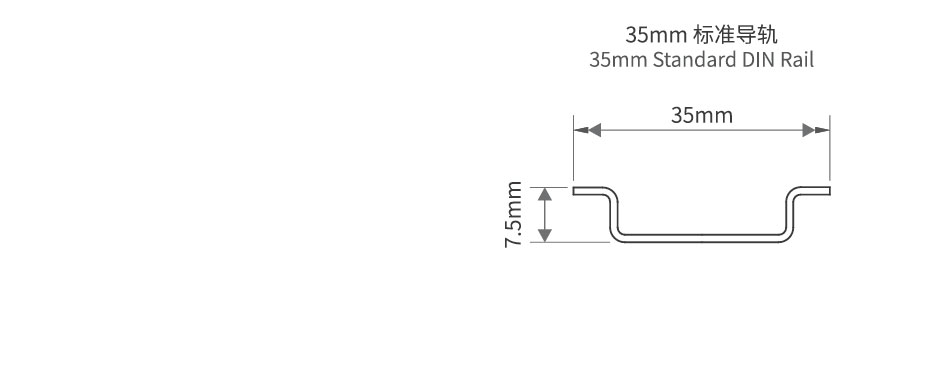

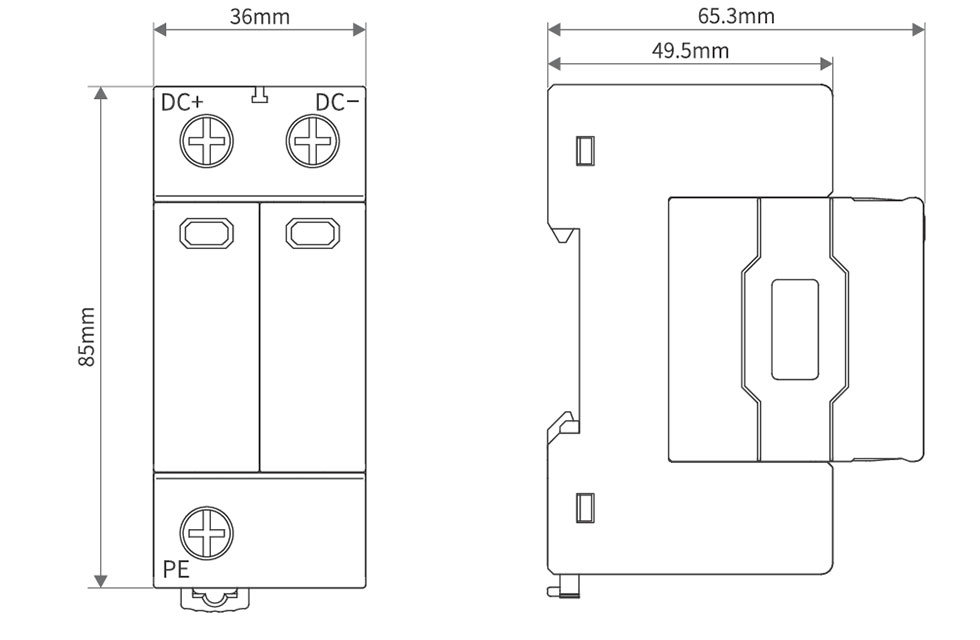

Itxura eta instalazioaren neurriak
