1000V DC Surge Babesgailua

SYS5-40P 1000V DC Surge Babesgailua, Txinan oinarritutako hornitua Zhejiang Soutya New Energy LLC fabrikatzailea, 500-1000 V DC, T2 klasekoa da SPD 40 kA gehienezko deskarga-korrontearekin eta ≤3,9 kV-ko tentsio-babesarekin maila, tximistak eta etengailuak bizilekuetan murgiltzeko diseinatua teilatuko fotovoltaiko kateak, C&I eguzki-zentral txikiak eta etxeko bateria-biltegiratzea sistemak.

Aplikazio-eszenatokiak

1.Egoitza teilatupeko PV

5-20 kW-ko kate inbertsore bakarreko edo trifasikoen DC aldean muntatua, eragindako tximistak eta kommutazio iragankorrak estutzen ditu; 3,9 kV-ko babesa mailak 600-800 V-ko katearen isolamendua babesten du, eta IP20 DIN errailak etxebizitza etxeko banaketa taula baten barruan sartzen da.

2.C&I metalezko eguzki-planta txikiak

20-60 kW-ko sistemetan, bi kate bakoitzeko SPD bat instalatzen da katean konbinatzaile kutxa. Urruneko seinalearen kontaktuak paraleloan daude eta kableatuta daude inbertsorearen RS-485 ataka, "SPD hutsegite" alarmak jabearen mugikorrera bidaliz aplikazioa eta tokiko ikuskapenak moztea.

3.Etxeko PV-bateria unitate hibridoak

48 V/51,2 V bateria pila eta guzti-bateko baten 600 V DC busaren artean inbertsoreak, SPD-k bateria DC-DC-k sortzen dituen aldaketen igoerak saihesten ditu fotovoltaiko moduluetan islatzeko faseak.

4.Komunitate DC kargagailuak ≤80 kW

Potentzia-moduluak elikatzen dituen 750 V DC-ko busean, SPD-ak arkuak kentzen ditu Entxufe/desentxufatze ziklo maiz eragindako gorakadak, barne SiC babestuz MOSFETak eta Hall sentsoreak.

5.Telecom dorrea eguzki-erretrofits

–48 V-ko karga batek lurreratzeko sare bera partekatzen du 800 V-ko PV bus batekin; SPD tximistak elikadura-kableetatik ibiltzeari uzten dio elektrizitate-aterperaino, BBU eta garraio-ekipoak airean mantentzea.

Parametro teknikoa

Oharra: T2 kategoriako SPD banaketa sistemen sarrerako armairu nagusietan erabiltzen da nagusiki.

Gailu osagarria

Hutsegiteak isolatzeko gailua

Tentsio-babesleak hutsegiteen isolamendu babesteko gailu batekin hornituta dago. Babeslea gainberotzearen ondorioz apurtzen denean, gailu honek automatikoki deskonekta dezake sare elektrikotik seinale seinale bat ematen duen bitartean. Babesleak normal funtzionatzen duenean, adierazlearen leihoa berdea agertzen da; hutsegite isolatu ondoren, leihoa gorria agertzen da.

Alarma Urruneko Seinale Gailua

Babeslea urruneko seinale-kontaktuekin fabrika daiteke. Gailu honek normalean irekitako eta normalean itxitako kontaktu multzo bat dakar. Babesleak normalean funtzionatzen duenean, normalean itxitako kontaktua aktibatzen da. Babeslearen modulu batek edo gehiagok huts egiten badu, kontaktua normalean itxitatik normalean irekita igaroko da, normalean irekitako kontaktua aktibatuz akats-seinalea bidaltzeko.

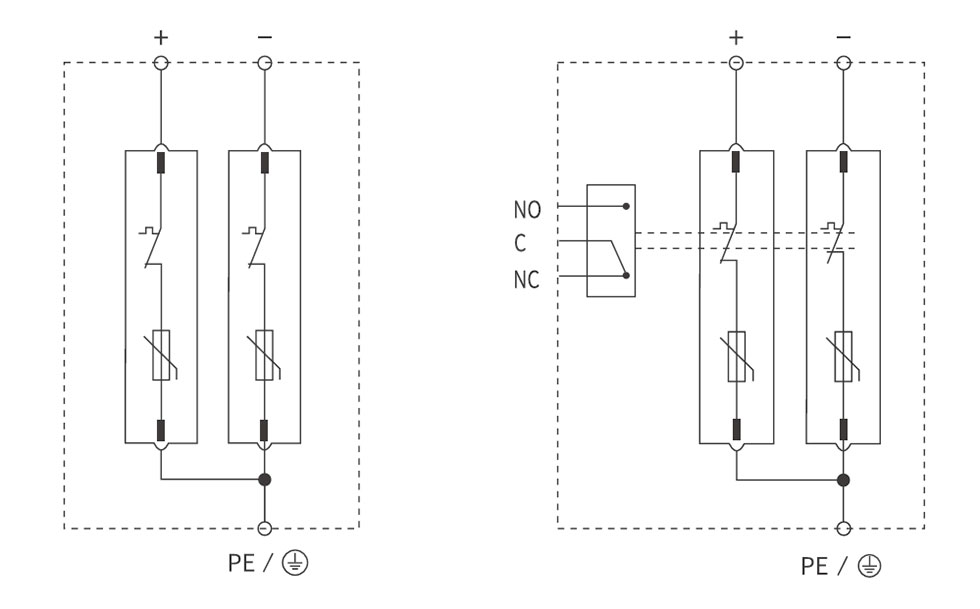

Kableatu-diagrama

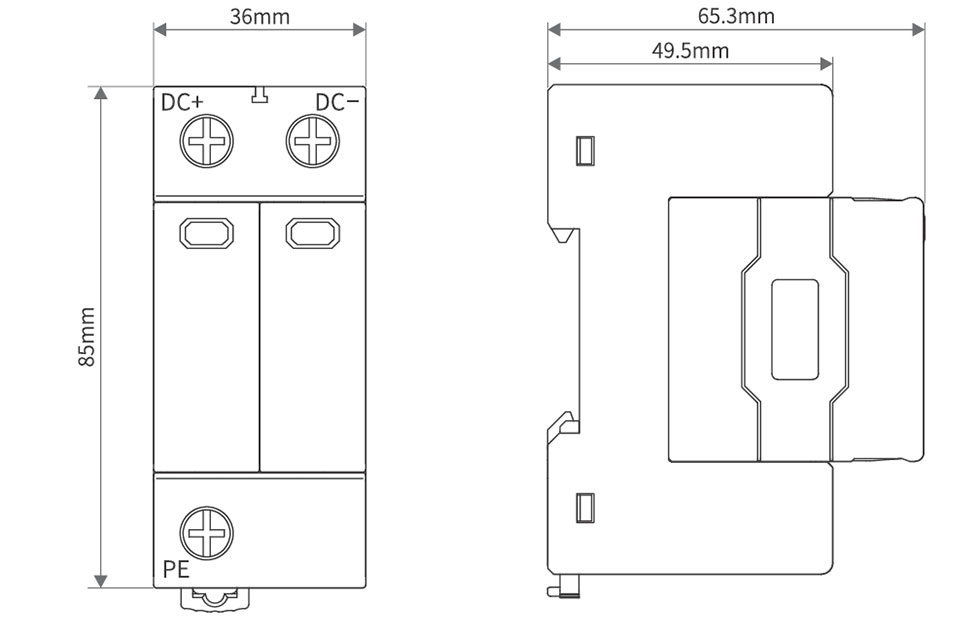

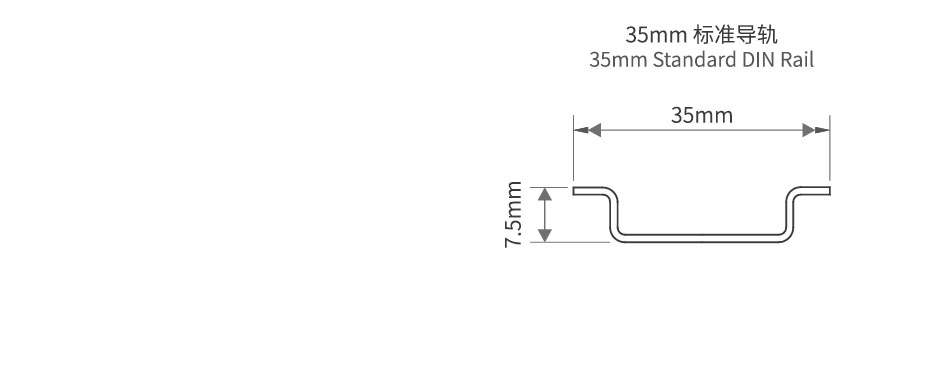

Itxura eta instalazioaren neurriak
