1000V DC Konbinatzaile Kutxa 2 In 2 Out MCB mota

500/1000V DC Combiner Box 2 In 2 Out MCB motakoa, Txinako Zhejiang Soutya New Energy LLC fabrikatzaileak hornitua, kate bikoitzeko PV sistemetarako diseinatuta dago, eguzki-instalazioen DC aldean gainkarga babesa eta gainkarga babesa eskaintzen du.
▶ Konfigurazioa: DC 2 babesle; 4 DC fusible euskarri; 2 DC miniaturazko etengailu

Bidali kontsulta

Produktuaren Deskribapena

500/1000V DC Combiner Box 2 In 2 Out MCB motakoa, Txinak hornitua Zhejiang Soutya New Energy LLC fabrikatzailea, 1000 V DC PV konbinatzaile unitatea da PC suaren aurkako itxitura eta IP66 babesa bermatzen duena iraunkortasun handia eta kanpoko errendimendu fidagarria. Gailua integratzen da Segurtasun-osagai kritikoak 2 DC gainditze babesteko gailu barne, 4 DC fusibleak, eta DC miniaturazko 2 etengailu. Entregatzeko diseinatuta dago gainkorronte eta gaintentsio babes osoa kate bikoitzean sistema fotovoltaikoak.

Parametro teknikoa

Konfigurazioa
DC SPD*2 pcs	DC Fusible euskarria*4 pcs	DC MCB*2 pcs
SYS5-40P/2P	SYF5-32P	SYB5-80P/4P
▶ Laneko tentsio maximoa: 1500VDC	▶ Fusiblearen egoera argitzeko adierazle argiztatuarekin identifikazioa	▶ Gainkarga eta zirkuitulaburra babestea
▶ Betetze-araua: IEC/EN 61643-31	▶ Eragiketa-tentsio nominala: 1000VDC	▶ Polarizatu gabeko babesa, bi norabideko babesa sinplifikatzeko kableatua
▶ Deskarga-korronte maximoa: 40kA	▶ Fusible loturaren zehaztapena: 10x38mm, 20A	▶ Betetze-araua: IEC/EN 60947-2

Zehaztapenak	2 sarrera / 2 irteera, 500V DC/1000V DC (2. konfigurazioa)
Sarrera	2-zirkuitua
Irteera	2-zirkuitua
Tentsio maximoa	500V	1000V
DC zirkuitu laburren korronte maximoa (sarrera)	25A	25A
Irteerako korronte maximoa	63A	40A
Banaketa Kutxaren Parametroak
Materiala	PC+ABS
Sarrera babesteko (IP) balorazioa	IP66
Eraginaren babesaren balorazioa (IK)	IK09
Neurriak (L×W×H)	GNB F01-18; L380W230H112mm
Kablearen sarrerako ataka	PG09, 2,5 - 16 mm2
Kablearen irteerako ataka	PG21, 2,5 - 16 mm2
Ingurumena
Funtzionamendu-tenperatura	-20°C - +60°C
Hezetasuna	%99
Altuera	2000m
Muntatzeko metodoa	Horman muntatuta

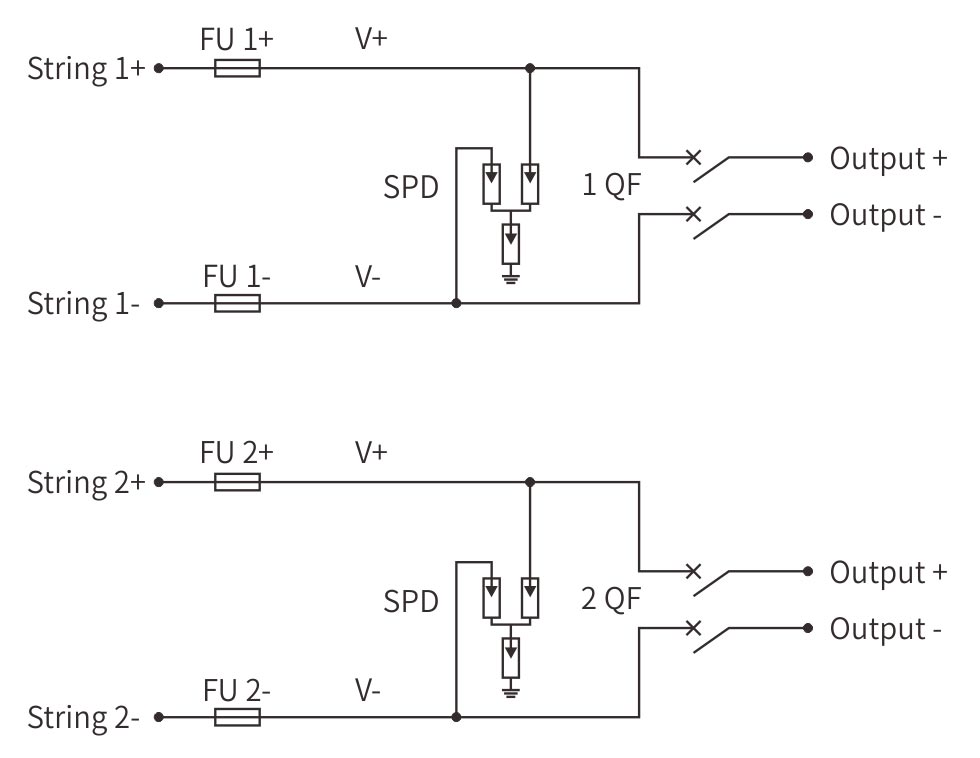

Kableatu-diagrama

1000V DC Combiner Box 2 In 2 Out MCB type

Aplikazio-eszenatokiak

1.Sarrera bikoitzeko teilatu-sistema komertzialak

PV bikoitz independentea behar duten tamaina ertaineko merkataritza-eraikinetarako aproposa kate-sarrerak irteera-zirkuitu bereiziekin. MCB bikoitzeko konfigurazioa bi irteera-lerroen kontrol independentea ahalbidetzen du.

2.Eguzki Instalazio Paraleloko Proiektuak

Sistema fotovoltaikoetarako egokia, non bi multzo bereizi paralelo behar duten funtzionamendua babesteko eta kontrolatzeko gaitasunak mantenduz zirkuitu bakoitzeko.

3. Potentziaren babeskopiako sistema industrialak

Ezin hobea DC hornidura erredundantea behar duten industria-instalazioetarako sarrera bikoitzeko eta irteera bikoitzeko konfigurazioa, etengabeko funtzionamendua bermatuz zirkuitu erredundantziaren bidez.

4.Nekazaritzako Eguzki Aplikazioak Karga Bikoitzekin

Ekipamendu sistema bereiziak elikatzen dituzten nekazaritza-instalazioetarako diseinatua, hala nola, ureztatzeko ponpak eta prozesatzeko makineria, independente bidez babestutako irteerak.

5.Energia metatzeko sistema hibridoak

Irteera bikoitzak behar diren eguzki-plus biltegiratze aplikazioetarako aproposa sare-lotura inbertsoreetara zein bateria biltegiratzeko sistemetara konektatzeko aldi berean.
