Tentsio handiko DC miniaturazko etengailua

SYB5-40P Tentsio Handiko DC Miniaturazko Circuit Breaker, Txinan oinarritutako Zhejiang Soutya New Energy LLC fabrikatzaileak hornitua, 1 500 V DC zirkuitu babesa eskaintzen du.
Ezaugarri nagusiak
• Tentsio handiko gaitasuna: polo bakarreko 500 V DC, 1.500 V DC arte — kate gutxiago, kostu txikiagoa.
• Polarizatu gabeko babesa, bi norabidetakoa, instalazio azkarrago eta errazagoa izateko.
• Haustura bikoitzeko kontaktuak, kontaktu-hutsune handiarekin, segurtasun handiagoa lortzeko.
• Sistema fotovoltaikoetako DC konbinagailuetarako aproposa.

Bidali kontsulta

Produktuaren Deskribapena

SGB5-40P Tentsio handiko DC miniaturazko etengailua Txinak hornitua Zhejiang Soutya New Energy LLC fabrikatzailea, 1500 V DC, bi norabidekoa da eta polarizatu gabeko miniaturazko etengailua 1,5 kA-ko hausturarekin, PV, BESS-etarako aproposa eta EV kargagailuen babesa.

Ezaugarria

mikrosareak.
Babes ez polarra eta bi norabidekoa;
Gainkarga babesa;
Arku laburra;
Zirkuitu laburren babesa;
Hausteko ahalmen handia;

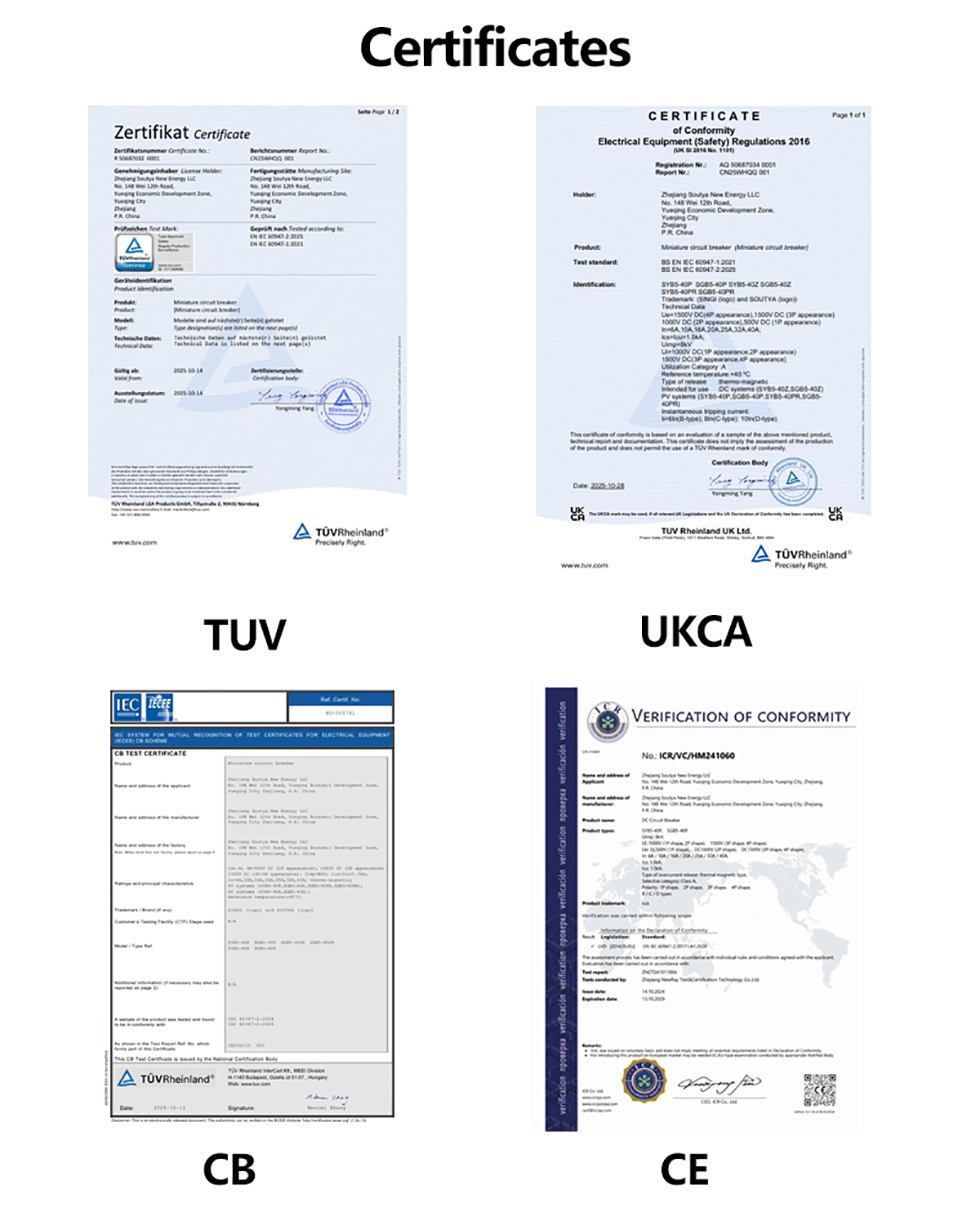

Ziurtagiriak: CB, CE, TUV, UKCA

Aplikazio-eszenatokiak

SGB5-40P tentsio handiko DC miniaturazko etengailuak espazioa aurreztea eskaintzen du, 1 500 V DC energia berriztagarriko sistemetarako babes segurua eta bi norabidekoa (PV). biltegiratzea, EV kargagailuak eta DC

1. PV DC konbinatzaile-kutxak

– 1500 V DC balorazioa kate luzeagoak ahalbidetzen ditu, kopurua murriztuz konbinatzaile-kutxak; bi norabideko babesak alderantzizko gaueko heldulekuak hartzen ditu korronteak.

2. Baterien bastidore komertzialak/etxebizitza

– Polarizatu gabeko kableatuak bateria paraleloa edo aldatzea errazten du moduluak; Bidaia termiko-magnetikoak azkar isolatzen ditu karga/deskarga akatsak.

3. 150 kW+ DC karga azkarreko estazioak

– 18 mm-ko zabalera duen DIN errailaren diseinua kargagailu trinkoen kubikuetara egokitzen da; 1,5 kA hausteko ahalmenak barneko DC busa ziurtatzen du.

4. DC mikro-sareak eta datu-zentroen DC banaketa

– 750 V / 1 000 V / 1 500 V DC adar zirkuituak babesten ditu; B, C edo D kurbak karga-profil ezberdinekin bat datoz.

5. Altuera handiko edo kanpoko PV banatua

– -30 °C-tik +70 °C-ra funtzionatzen du 2.000 m-ra arte jaitsi gabe altitudea, ingurune gogorretara egokituta.

Parametro teknikoa

Eredua		SGB5-40P
Poloa		1P	2P	3P	4P
Lan-tentsio nominala Ue		500VDC	1000VDC	1500VDC	1500VDC

Gehienezko fotograma-korrontea		40A
Korronte baloratua		6A, 10A, 16A, 20A, 25A, 32A, 40A
Isolamendu-tentsio nominala Ui		1000VDC		1500VDC
Bulkada-jasateko tentsio nominala Uimp		8kV

Bidalketa-ezaugarriak		B/C/D
Bidalketa mota		Termo-magnetikoa
Hausteko Ahalmen Operatiboa Ics		1,5 kA (DC)

Azken hausteko ahalmena lcu		1,5 kA (DC)
Bizitza Elektrikoa
Benetako batez besteko balioa		Batez beste 1000 aldiz
Zehaztutako Balio Estandarra		300Aldiz
Bizitza Mekanikoa
Benetako batez besteko balioa		≥15000 aldiz
Zehaztutako Balio Estandarra		9700Aldiz
Gaintentsio kategoria		Ⅲ
Kutsadura gradua		3
Babes Maila		IP40; Terminala IP20
Hezetasun eta beroarekiko erresistentzia		Kategoria 2
Hezetasun erlatiboa		≤%95
Bibrazio Erresistentzia		IEC60068-2-6 arabera
Eragin mekanikoaren erresistentzia-parametroak		IEC60068-2-27 arabera

Kableatu ahalmena		2,5 ~ 35 mm²
Kableatu momentua		3,0 Nm
Funtzionamendu-giro-tenperatura		-30 ℃ ~ + 70 ℃
Biltegiratze giro-tenperatura		-40 ℃ ~ + 85 ℃
Instalazio-metodoa		DIN35
Altuera		≤2000m
Pisua		0,13kg/Poloa
Dimentsioa	Luzera	108 mm

	Zabalera	18 mm	36 mm	54 mm	72 mm
	Altuera	Gehienez 78 mm
Paketea	Pc/Kaxa	12	6	4	3

	Kaxa/Kartoia	10
	Kartoia/Palet	80
Biltegiratzea		Produktua ondo aireztatuta dagoen biltegi batean gorde behar da hezetasun erlatiboa % 80tik gorakoa ez dena eta giro-tenperatura -40 ℃ eta + 80 ℃ artean egon behar du. Gainera, ez dago gas azidoak, alkalinoak edo korrosiboak daude.

Itxura eta instalazioaren neurriak

High Voltage DC Miniature Circuit Breaker

DC kableatu diagrama

High Voltage DC Miniature Circuit Breaker

Derating Faktorea

Tenperatura Derating Faktoreen Taula

Tenperatura	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Funtzionamendu-korronte koefizientea	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Tenperatura	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
Funtzionamendu-korronte koefizientea	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Altueraren Derating Faktoreen Taula

Altuera /m	2000	3000	4000	5000
Laneko Korronte Koefizientea	1	0.96	0.91	0.86
Laneko Tentsio Koefizientea	1	1	1	1
Potentzia-maiztasuna jasateko tentsio-koefizientea	1	0.9	0.82	0.71
Inpultsoari eusteko tentsio-koefizientea	1	0.9	0.82	0.71
Zirkuitu Laburren Segmentuaren Ahalmena eta Bizitza Elektrikoa Koefizientea	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Derating faktoreen taula MCBS alboan instalatzeko

MCB zenbakia	1	2~3	4~5	6~8	9~10
In≤25A koefizientea	1	0.96	0.9	0.8	0.7
32A≤In≤63A koefizientea	1	0.92	0.8	0.7	0.6

Osagarria

MX askatzeko gailu osagarria
Kontrol-tentsio nominala Us	DC: 24~48V AC: 110~230V
Gehieneko abiarazte-denbora	<10 ms
Bobina Erresistentzia	5Ω
Mugatu korrontea	≥1,6A
Bizitza Mekanikoa	10000 aldiz
Bizitza Elektrikoa	4000 aldiz
Kablearen momentua	0,8 N ·m
Kableatzeko gaitasuna	1,0 mm²-ko hari gogorra
	1,0 mm²-ko hari biguna, terminal-orriekin
Funtzionamendu-tenperatura tartea	-30 ℃ ~ + 70 ℃


Ingurumen-baldintzak	Ez luke substantzia arriskutsu lehergarririk egon behar, ezta kaltegarririk ere isolamendua honda dezaketen gasak edo hauts eroaleak
Muntatzeko posizioa	Etengailuaren ezkerraldean

Instalazio baldintzak	DIN35mm-ko errail-muntaketa estandarra

Kontaktu laguntzailea OF
Kontaktuak hausteko ahalmena	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
Gutxieneko funtzionamendu-tentsioa	5V


Funtzionamendu-korronte minimoa	10mA


Isolamendu-tentsio nominala	500V
Zirkuitu labur-korronte mugatu nominala Ik	1000A
Hitzartutako berokuntza-korrontea Ith	4A
Bizitza Mekanikoa	10000 aldiz
Bizitza Elektrikoa	4000 aldiz
Kablearen momentua	0,8 N ·m
Kableatzeko gaitasuna	1,0 mm²
Kontaktu kopurua	1 normalean irekita, 1 normalean itxita

Funtzionamendu-tenperatura tartea	-30 ℃ ~ + 70 ℃
Ingurumen-baldintzak	Ez luke substantzia arriskutsu lehergarririk egon behar, ezta kaltegarririk ere isolamendua honda dezaketen gasak edo hauts eroaleak

Muntatzeko posizioa	Etengailuaren ezkerraldean

Instalazio baldintzak	DIN 35 mm-ko errail estandarraren muntaketa
