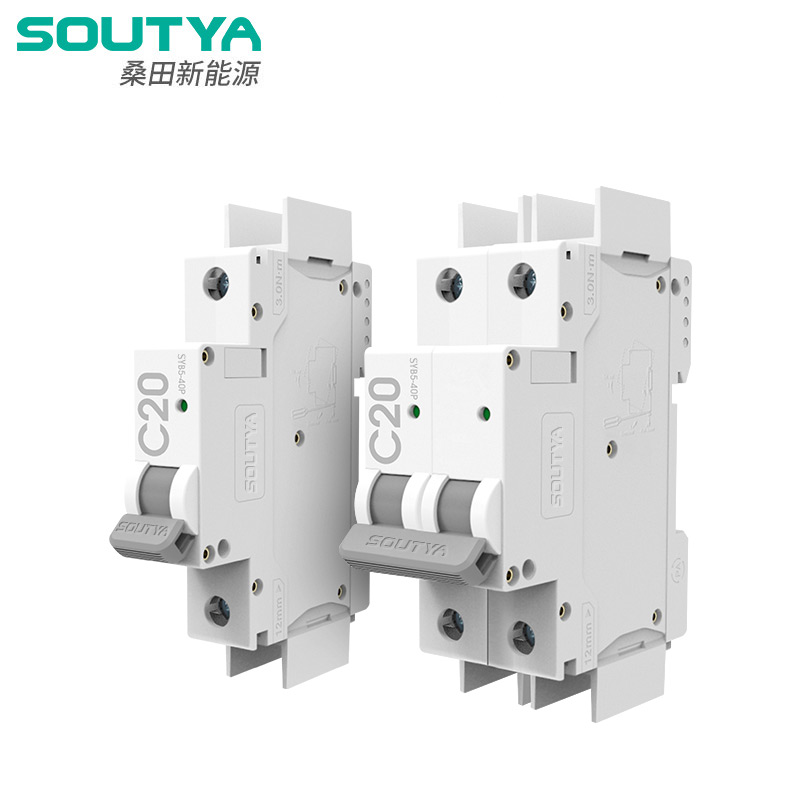

DC miniaturazko etengailua

SYB5-80 DC miniaturazko etengailuak, Txinan oinarritutako Zhejiang Soutya New Energy LLC fabrikatzaileak hornitua, babesa eskaintzen du AC 230/400V eta DC 300~1200V zirkuituetarako.
Ezaugarri nagusiak
▶ AC eta DCrako ohikoa (AC230/400V、 DC300~1200V)
▶ Ez dago polaritate positibo edo negatibo bereizketarik, bi norabideko babesa, errazagoa den instalazioa.
▶ Haustura handiko arku laburra, segurtasun handiagoa.

Bidali kontsulta

Produktuaren Deskribapena

SYB5-80 DC miniaturazko etengailua, Txinako hornitua Zhejiang Soutya New Energy LLC fabrikatzailea, 300-1200 V DC eta 230/400 da. V AC bi norabideko eta polarizatu gabeko miniaturazko etengailua, 10 KA AC / 6KA DC hausteko ahalmena, PV-ko tentsio altuko babeserako diseinatua sistemak, bateriaren energia biltegiratzeko sistemak (BESS) eta ibilgailu elektrikoa kargatzeko ekipoak.

Ezaugarria

Zirkuitu laburren babesa, gainkarga babesa
Azken hausteko ahalmena: 10 KA AC / 6KA DC
Babes ez polarra, bi norabide
Arku laburra
Suaren aurkako materiala

Aplikazio-eszenatokiak

1.Egoitza eta merkataritza fotovoltaiko konbinagailuen kutxak

300-1200 V DC kate sarrerak eta 230 V/400 V AC inbertsore irteerak babesten ditu; polo bakarreko zabalerak dentsitatea bikoizten du itxitura txikietan.

2.PV-bateria inbertsore hibridoak

Polarizatu gabeko etengailu bi norabideko 300–1200 V DC bateria-busen heldulekuetan karga eta deskarga korronteak birkableatu gabe.

3. DC EV kargagailu txikiak (≤ 20 kW)

600–1200 V DC irteerako bus babesa; 6 kA-ko hausturak arku-matxurak garbitzen ditu plug-in/out gertaerak.

4.Telecom eta datu-zentroko DC bastidoreak

Polen konbinazioek 48 V/240 V/380 V zerbitzaria edo UPS adarrak babesten dituzte. 1200 V DC; DIN-errailaren muntaketak armairuaren tokia aurrezten du.

5.Behe-tentsioko DC mikrosareak

380–1200 V DC banaketa LED argietarako, haizagailuetarako edo ponpetarako; B/C/D kurbak askotariko karga-ezaugarriekin bat etortzea.

6.Gune gogorrak edo altuera handikoak

−30 °C eta +70 °C artean, 2.000 m-ra arteko beherakadarik gabe, IP66 estxikietarako egokitzen da. kotxeak, nekazaritza-voltaikoak eta teilatupeko plantak.

Parametro teknikoa

Eredua		SGB5-80

Poloa		1P	2P	3P	4P
Lan-tentsio nominala Ue		230 VAC	400 VAC	400 VAC	400 VAC
		300VDC	600VDC	900VDC	120VDC
Gehienezko fotograma-korrontea		80A
Korronte baloratua		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Isolamendu-tentsio nominala Ui		690 VAC
		600V DC 900VDC 1200VDC
Bulkada-jasateko tentsio nominala Uimp		8kV

Bidalketa-ezaugarriak		B/C/D
Tripping mota		Termo-magnetikoa
Ics Hausteko ahalmen operatiboa lcs		7,5 kA (AC) 6 kA (DC)
Icu Azken hausteko ahalmena lcu		10kA (AC) 6kA (DC)
Bizitza Elektrikoa
Benetako batez besteko balioa		Batez beste 4000 aldiz (AC) 1000 aldiz (DC)

Zehaztutako Balio Estandarra		1500 aldiz (AC) 300 aldiz (DC)

Bizitza Mekanikoa
Benetako batez besteko balioa		≥15000 aldiz
Zehaztutako Balio Estandarra		8500 aldiz (AC) 9700 aldiz (DC)

Gaintentsio kategoria		Ⅲ
Kutsadura gradua		3
Babes Maila		IP40; Terminala IP20
Hezetasun eta beroarekiko erresistentzia		2. kategoria
Hezetasun erlatiboa		≤%95
Bibrazio Erresistentzia		IEC60068-2-6 oinarria
Talkaren erresistentzia mekanikoaren parametroak		IEC60068-2-27 oinarria

Kableatu ahalmena		25 ~ 35 mm²
Kableatu momentua		3,0 Nm
Funtzionamendu-giro-tenperatura		-30 ℃ ~ + 70 ℃
Biltegiratze giro-tenperatura		-40 ℃ ~ + 85 ℃
Instalazio-metodoa		DIN35
Altuera		≤2000m
Pisua		0,13kg/Poloa
Dimentsioa	Luzera	85 mm
	Zabalera	18 mm	36 mm	54 mm	72 mm
	Altuera	Gehienez 78 mm
Paketea	Pc/Kaxa	12	6	4	3
	Kaxa/Kartoia	10
	Kartoia/Palet	80
Biltegiratzea		Produktua ondo aireztatuta dagoen biltegi batean gorde behar da hezetasun erlatiboa % 80tik gorakoa ez dena eta giro-tenperatura -40 ℃ eta + 80 ℃ artean egon behar du. Gainera, ez dago gas azidoak, alkalinoak edo korrosiboak daude.

DC kableatu diagrama

DC Miniature Circuit Breaker

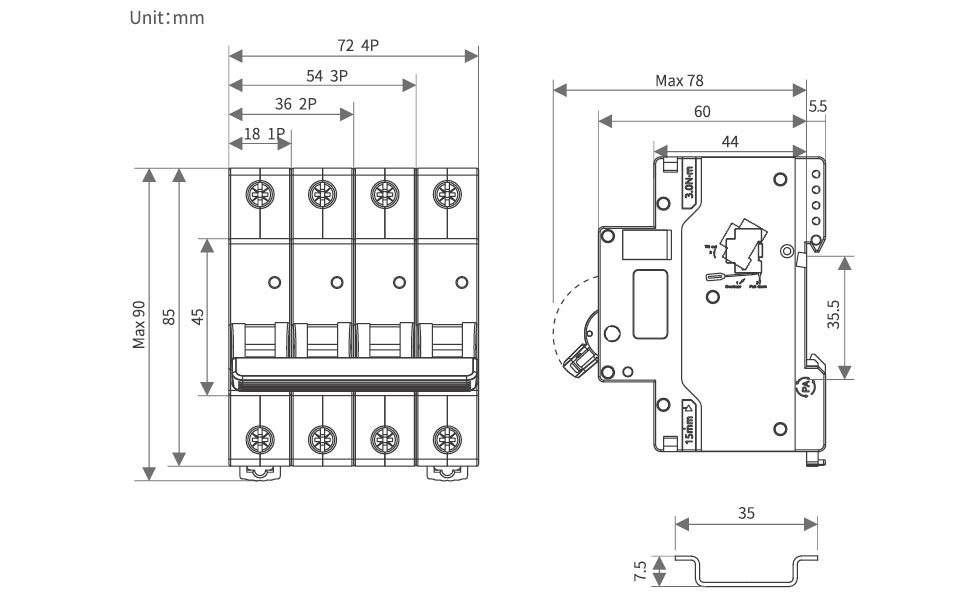

Itxura eta instalazioaren neurriak

DC Miniature Circuit Breaker

Derating Faktorea

Tenperatura Derating Faktoreen Taula

Tenperatura	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Funtzionamendu-korronte koefizientea	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Tenperatura	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
Funtzionamendu-korronte koefizientea	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Altueraren Derating Faktoreen Taula

Altuera /m	2000	3000	4000	5000
Laneko Korronte Koefizientea	1	0.96	0.91	0.86
Laneko Tentsio Koefizientea	1	1	1	1
Potentzia-maiztasuna jasateko tentsio-koefizientea	1	0.9	0.82	0.71
Inpultsoa jasateko tentsio-koefizientea	1	0.9	0.82	0.71
Zirkuitu Laburren Segmentuaren Ahalmena eta Bizitza Elektrikoa Koefizientea	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Derating faktoreen taula MCBS alboan instalatzeko

MCB zenbakia	1	2~3	4~5	6~8	9~10
In≤25A koefizientea	1	0.96	0.9	0.8	0.7
32A≤In≤63A koefizientea	1	0.92	0.8	0.7	0.6
80A≤In≤125A koefizientea	1	0.9	0.8	0.7	/

Osagarria

MX askatzeko gailu osagarria
Kontrol-tentsio nominala Us	DC: 24~48V AC: 110~230V
Gehieneko abiarazte-denbora	<10 ms
Bobina Erresistentzia	50
Mugatu korrontea	≥1,6A
Bizitza Mekanikoa	10000 aldiz
Bizitza Elektrikoa	4000 aldiz
Kablearen momentua	0,8 N · m
Kableatzeko gaitasuna	1,0 mm²-ko hari gogorra
	1,0 mm²-ko hari biguna, terminal-orriekin
Funtzionamendu-tenperatura tartea	-30 ℃ ~ + 70 ℃


Ingurumen-baldintzak	Ez luke substantzia arriskutsu lehergarririk egon behar, ezta kaltegarririk ere isolamendua honda dezaketen gasak edo hauts eroaleak
Muntatzeko posizioa	Etengailuaren ezkerraldean

Instalazio baldintzak	DIN35mm-ko errail-muntaketa estandarra

Kontaktu laguntzailea OF
Kontaktuak hausteko ahalmena	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
Gutxieneko funtzionamendu-tentsioa	5V
Funtzionamendu-korronte minimoa	10mA
Isolamendu-tentsio nominala	500V
Zirkuitu laburren korronte mugatua	1000A
Hitzartutako berokuntza-korrontea Ith	4A
Bizitza Mekanikoa	10000 (aldiz)
Bizitza Elektrikoa	4000 (aldiz)
Kablearen momentua	0,8 N · m
Kableatzeko gaitasuna	1,0 mm²
Kontaktu kopurua	1 normalean irekita, 1 normalean itxita

Funtzionamendu-tenperatura tartea	-30 ℃ ~ + 70 ℃


Ingurumen-baldintzak	Ez luke substantzia arriskutsu lehergarririk egon behar, ezta kaltegarririk ere isolamendua honda dezaketen gasak edo hauts eroaleak
Muntatzeko posizioa	Etengailuaren ezkerraldean

Instalazio baldintzak	DIN 35 mm-ko errail estandarraren muntaketa
