1500V Eguzki DC Deskonektatzeko Konbinazio Kutxa

1500V Eguzki DC Deskonektatzeko Konbinazio Kutxa, Txinak hornitua Zhejiang Soutya New Energy LLC fabrikatzailea, 1500 V DC PV konbinatzaile unitatea da aluminiozko aleaziozko itxitura eta IP66 babesa duten altua bermatzen du iraunkortasuna eta kanpoko errendimendu fidagarria. Gailuak kritikoa integratzen du segurtasun-osagaiak besteak beste, DC surtenaldiaren babeserako gailuak, DC isolatzaileak eta a DC etengailu isolatzaile nagusia. Isolamendu integrala emateko diseinatuta dago, ihesak eta lurrerako babesa sistema fotovoltaikoetan.

Parametro teknikoa

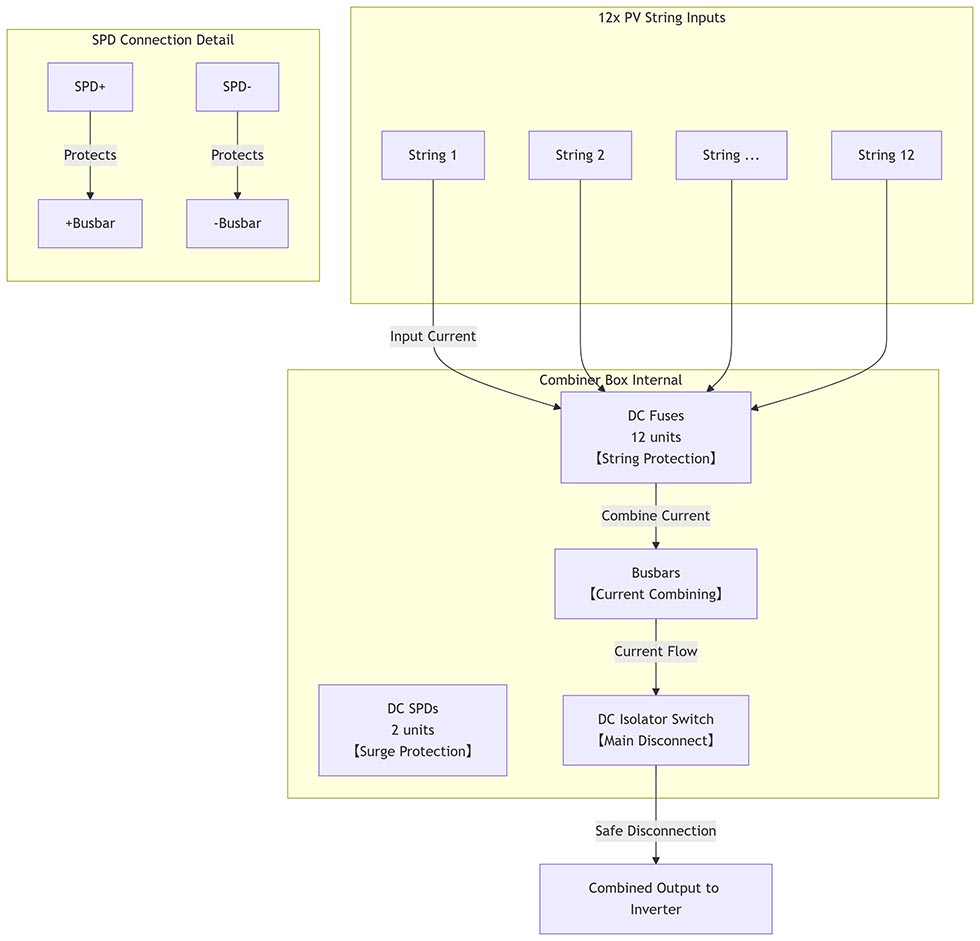

Kableatu-diagrama

Aplikazio-eszenatokiak

1.Utilitate-eskalan PV eremuak - Inbertsoreen agregazio zentrala

Lurrean muntatuta altzairuzko gurutze-besoetan jarraitzaile-lerroen artean, 12-en-1 kutxa 1500 V-ko dozena bat kate homerun kable batean finkatzen ditu. Banakako fusiblea euskarriek kate bakoitza alderantzizko korronte akatsetatik babesten dute, eta SPD bikiak berriz (± eta PE) DC ibilbide luzeetan eragindako tximistak estutzen dituzte. Nagusia isolatzaile birakariak haustura ikusgarriko isolamendua eskaintzen du konbinatzailean, ahalbidetuz Mantentze-taldeek 1500 V-ko autobus osoa blokeatzeko, obra egin aurretik inbertsore edo transformadore zentrala.

2.Teilatu komertzial handiak - MPPT anitzeko kateen multzoa

Teilatu lau zabaletan zehar lastratutako erretiluetan instalatuta, unitateak 12 elikatzen ditu kateak bereizi 250 kW inbertsore baten MPPT sarrera bakar batean. Kate mailakoa fusionatzeak arrayen arteko matxurak hedatzea eragozten du, eta isolatzaileak ematen du elektrizistak tokiko deskonexio-puntu bat inbertsorea aldatzean edo IR-eskanean ikuskapenak, teilatu osoa ixteko beharra ezabatuz.

3.Instalazio agrovoltaikoak – Altxatutako jarraitzaileen konbinagailuak

Laborantza-lerroen gaineko pilo egituretan esekita, itxitura agregatuak modulu bifacial altxatuen potentzia. IP66 zigilatzeko blokeak ureztatze spray eta hautsa, SPD bikoitzak udako trumoi-ekaitzak babesten dituen bitartean landa-lautadak. Etengailu isolatzaileari esker, nekazariek DC segurtasunez ken dezakete jarraipenaren inklinazioa doitu aurretik edo ureztatze-augeak zaindu aurretik.

4.Mikro-sare industrialak - DC-akoplatutako biltegiratze-fronteak

Baterien edukiontziei lotutako eguzki-kotxeen ertzean zokaloan muntatua, konbinatzaileak 12 kate batzen ditu 1500 V DC bus batean PCS kargagailuak elikatzen dituena. 400 A-ko barra-barrak etengabeko heldulekuen biltegiratze karga/deskargaren zikloa, eta isolatzaileak larrialdiko itzalaldia eskaintzen die suhiltzaileei integratuta dagoenean mikro-sarearen arku-matxurak detektatzeko sistemarekin.

5.Urrutiko basamortuko eguzki-landareak - Soka luzeko ingurune gogorreko zentroak

Basamortuko multzoen artean hormigoizko kuxinetan finkatuta, kutxak 55 °C-ko giroa jasaten du eta haizeak eramandako harea. SPD bikiak urrutiko tximisten aurka babesten ditu DC kablearen kilometroetan, isolatzaile nagusiak gauekoa ahalbidetzen duen bitartean inbertsorearen esposiziorik gabe blokeatzea, moduluan zehar geldialdi minimoa bermatuz garbiketa edo jarraitzaile motor trukeak.
