1500V DC konbinatzaile kutxa 12 In 1 Out

1500V DC Combiner Box 12 In 1 Out, Txinak hornitua Zhejiang Soutya New Energy LLC fabrikatzailea, 1500 V DC PV konbinatzailea da Iraunkortasun handiko aluminiozko aleazioko itxitura IP66-n kokatuta dago eta kanpoko zerbitzu fidagarria.

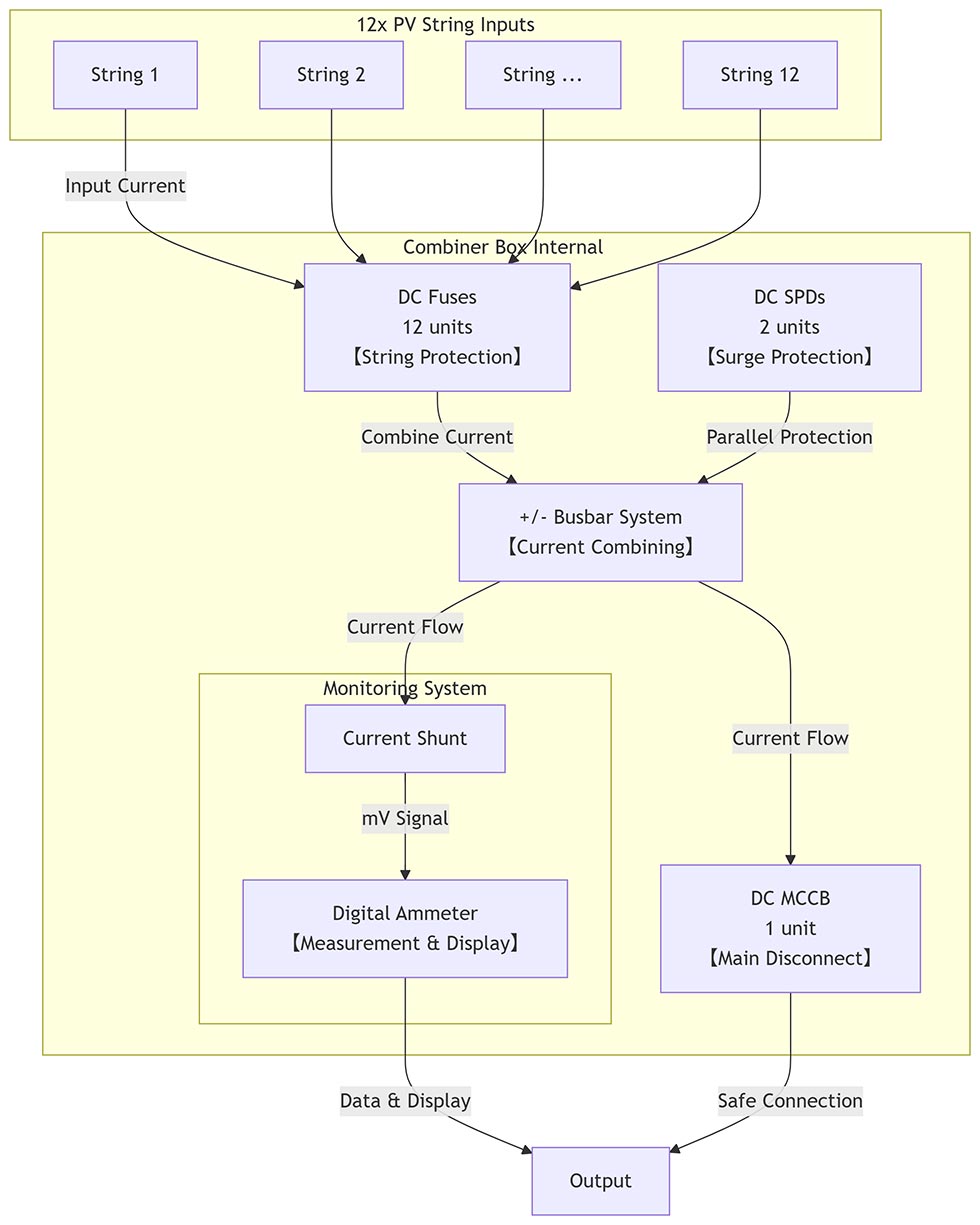

Barruan 12 DC fusible euskarri muntatzen ditu, 1 DC MCCB nagusi, 2 DC kontrako babesa. gailuak, korrontea neurtzeko unitate 1, barra sistema positibo/negatibo 1 eta irteerako terminalak, gainkorronte integratua, isolamendua, gorakada, lurra eta aukerako ihesen babesa eskala handiko fotovoltaikorako landareak.

Parametro teknikoa

Kableatu-diagrama

Aplikazio-eszenatokiak

1.Utilitate eskalako lurrean muntatutako PV plantak

Kateen eta inbertsore zentralen artean zabalduta, kutxa arte sendotzen da 12 sarrera-kateak, kableen hasierako irteerak murrizten ditu eta fusionatua ematen du. igoeretatik babestuta eta MCCBz isolatuta dagoen DC irteera inbertsore gelara.

2.Teilatu-sistema komertzial eta industrial handiak

Fabrikako teilatu zabaletan unitateak hainbat kate biltzen ditu bakar batean arnasguneak, teilatuan sartzeak minimizatuz eta tokiko isolamendua eskainiz mantentze-lanak array osoa itxi gabe.

3,1500 V DC nekazaritzako / arrain-PV instalazioak

IP66 aluminiozko karkasa eta hezetasunaren, hautsaren eta hezetasunaren aurkako babesa babesten dute eremuan sortutako iragankorrak, MCCB berrezargarriak blokeo segurua ahalbidetzen duen bitartean nekazaritza-lanetan edo garbiketa-zikloetan.

4.Desertuko eta irradiazio handiko eguzki parkeak

–40 °C eta +60 °C bitartean diseinatuta dago, itxiturak hareari eta UVari aurre egiten dio; du Korrontea neurtzeko unitateak datuak SCADA elikatzen ditu denbora errealeko kate mailarako akatsen kokapena basamortuko array zabaletan.

5.Aurrez fabrikatutako skid edo tracker DC hubak

12-to-1 diseinu trinkoa zuzenean lotzen da jarraitzaileen kaietan edo irristagailuetan, BOM eta lan-kostuak murriztea IEC 60269-6 eta IEC berrienak betetzen dituen bitartean 61439-2 eskakizunak 1500 V DC PV muntaiak.
