Berrezartze automatikoa miniaturazko etengailua

Berrezartze automatikoko miniaturazko etengailua Txinan hornitua fabrikatzailea Zhejiang Soutya New Energy LLC. Miniaturazko zirkuitu bat dauka etengailu nagusi gisa, adimendun ultra-txiki batez hornitua mikroprozesadoredun operadore elektrikoa. Gaintentsiorako funtzioak ditu, azpitentsioa, tentsio-galera eta denbora atzeratzeko ekintzak, automatikoekin tentsioa berreskuratu ondoren berriro konektatzea. Teknikoa betetzen du Sare fotovoltaiko banatuko etengailuen zehaztapenak: GB/T 10963.1, IEC/EN 60898-1 eta Q/GDW 1972.

Ezaugarria

Zirkuitu Laburren Babesa
Tentsioaren gainetik/azpitik/galera babestea
tentsioa berreskuratu ondoren
10kA-ko apurtze-ahalmena
Ixteko denbora automatikoa: 7s-10s

Parametro teknikoa

Ingurune Operatiboa

Altuera:≤2000m;
Instalazio Kategoria:Ⅱ、Ⅲ;
Instalazio-metodoa: DIN errail bertikal txertatua
Kutsadura-maila:2.

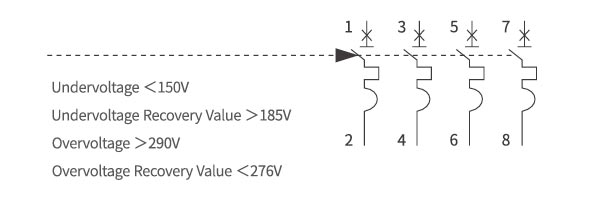

Kableatu-diagrama

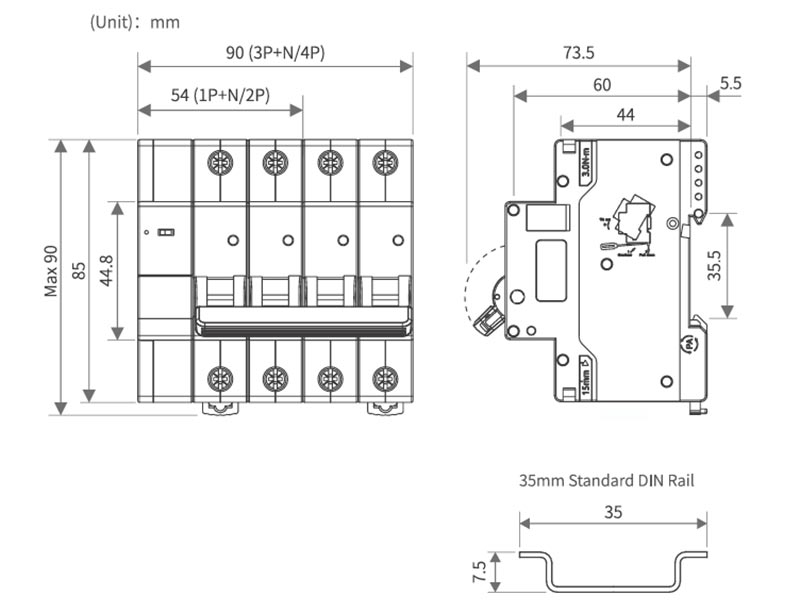

Itxura eta instalazioaren neurriak

Aplikazio-eszenatokiak

1. Teilatua eta C&I String PV Sistemak

400 V/230 V, monofasiko edo trifasikoko etxebizitza eta merkataritzako teilatua arrayak; katearen artean kokatzen den AC lotura-kutxaren barruan muntatzen da inbertsorea eta kontagailua gainkarga, zirkuitulaburra eta automatikoa emateko sareko tentsioa berreskuratu ondoren berriro ixtea.

2. Sare-lotura Inbertsore AC Irteera

OEM inbertsoreek fabrikan instalatutako AC babesle estandar gisa 5-15 kW-en modelo monofasikoak edo 10-30 kW trifasikoak; 10 kA apurtze-ahalmen estalkiak banaketa-taulan ikusten den matxura-korronte prospektibo handia.

3. Banatutako energia neurtzeko taulak

Behar den "PV meter box" barruan isolatzaile/MCB gailu nagusi gisa erabiltzen da State-Grid / China Southern Power utilitate estandarrak; tentsio azpiko bidaia <150 V eta gain-tentsioko bidaia >290 V-ek deskonexio automatikoa bermatzen dute sareta uharteen aurkako leihotik kanpo noraezean.

4. Car-port & Nekazaritza-kateak

Eskuzko berrezartzea deserosoa den kanpoko konbinazio-zutabeak; 20.000-zikloa bizitza mekanikoa eta –25 °C…+60 °C balorazioa mantentzerik gabekoa eta sasoikoa ahalbidetzen du eragiketa.

5. Baterian oinarritutako biltegiratze sistema txikiak

AC-akoplatutako Li-ioi edo LiFePO₄ birmoldaketak; etengailua bateria-inbertsorean irekitzen da gehiegizko korrontea eta BMSak tentsio normala adierazten duenean berriro ixten da, ezabatuz bezeroen deiak.

6. Kaleko argiteria eta EV-ko kioskoak kargatzeko

32 A/40 A argi-adarra edo Level-2 kargagailua PV beretik elikatzen du zirkuitua; 1P+N edo 3P+N trinkoek 54 mm/90 mm-ko aztarna itxitura preziatua gordetzen dute espazioa.

7. Baserriko eta Telekomunikazioen Aterpeen Banaketa

Tentsio azpiko babesa eskaintzen du motordun ponpei edo telekomunikazioei Landa-sare ahula kolapsatzen denean itzali behar duten zuzentzaileak, bada automatikoki berrabiaraziko da linea > 185 V berreskuratzen denean.

8. PV eramangarriak eta alokairuko unitateak

Jaialdietarako edo eraikuntza guneetarako konfigurazio azkarreko alokairu-sorgailuak; plug-and-play berriro ixteak eskuzko esku-hartzea saihesten du sarean edo genset hiks.
